Silicon Labs主控SPI驱动SD NAND指南

Silicon Labs（芯科）的主控芯片如果不支持SDIO但支持SPI接口，它是能够驱动SD NAND的SPI接口的，下面我将为你解释原因、注意事项以及一些实践建议。

这是一个许多开发者在选择存储方案时会遇到的实际情况。许多SD NAND芯片（可以理解为一种集成了SD控制器和NAND Flash的贴片式存储芯片，类似eMMC）除了支持标准的SDIO接口，也支持SPI模式作为备用通信方式，只要你的主控芯片具备SPI主机控制器，就可以通过SPI协议与之通信。

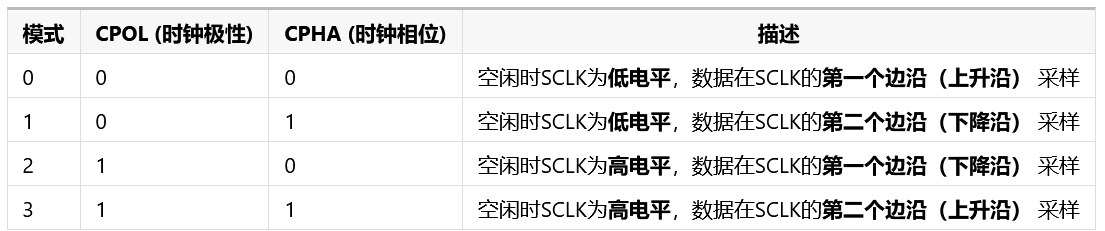

为了清晰地了解SPI模式下的通信基础，你需要关注以下几个关键点，尤其是SPI的模式配置：

SD规范在SPI模式下，通常约定使用模式0 (CPOL=0, CPHA=0)。你需要在初始化SD NAND时，将主控SPI控制器配置为相应的模式。

驱动开发注意事项

虽然理论上可行，但实际驱动开发中还需注意以下几点：

1. SPI时钟频率（Speed）：SD NAND在SPI模式下的初始初始化阶段（识别阶段）通常需要在较低时钟频率（例如400kHz或更低）下进行。成功初始化后，再尝试切换到更高的频率（如SD NAND芯片数据手册允许的最高SPI时钟频率）以提升读写速度。注意Silicon Labs主控SPI控制器的频率配置能力。

2. 命令和数据传输：SD协议有一套特定的命令集（CMD） 和响应格式。在SPI模式下，这些命令和响应是通过SPI总线以数据包的形式发送和接收的。你需要根据SD物理层规范（你可以搜索 "SD Physical Layer Specification"）来实现这些命令的发送和响应的解析，例如CMD0 (GO_IDLE_STATE)、CMD8 (SEND_IF_COND)、CMD16 (SET_BLOCKLEN)、CMD17 (READ_SINGLE_BLOCK)、CMD24 (WRITE_BLOCK) 等。CRC校验在初期初始化时可能可以忽略或使用硬编码值，但为了提高可靠性，建议后续实现完整的CRC校验。

3. 片选（CS）控制：SPI通信需要精确控制片选（CS）信号。在发送命令和传输数据块期间，通常需要保持CS为低电平；在操作间隙或完成时，将其拉高。

4. 初始化序列（Initialization）：SD NAND的上电初始化流程有特定要求，通常包括发送一系列带特定参数的命令、等待响应、获取OCR（Operating Conditions Register）和CID（Card Identification）信息等。务必参照芯片数据手册和SD规范进行。

5. 块读写（Block Read/Write）：SD存储设备以块（通常为512字节或1024字节甚至更大） 为单位进行读写。在SPI模式下，读写数据块有固定的数据令牌（Token） 作为起始标志，例如 0xFE 表示一个有效数据块的开始。读写后可能还需要等待一段时间让NAND内部完成编程操作。

6. 软件实现：你需要根据SD NAND的数据手册和SD协会的SPI模式协议文档，编写或移植相应的SPI模式驱动代码。这可能包括：

• SPI底层收发函数

• SD命令发送与响应接收函数

• 设备初始化函数

• 块读取函数

• 块写入函数

• 获取状态、容量等信息的功能

实践建议

1. 查阅数据手册：首先并最重要的一步是仔细阅读你使用的具体型号的Silicon Labs主控芯片的数据手册，确认其SPI控制器的特性，如支持的模式、最大速率、FIFO深度等。同时，获取你计划使用的SD NAND芯片的详细数据手册，找到其关于SPI模式的详细时序要求、命令集和电气特性。

2. 验证硬件连接：确保硬件连接正确无误。除了SPI总线，注意电源和地的稳定性，良好的去耦电容（例如在SD NAND的VDD和GND之间靠近引脚处放置一个0.1uF-1uF的电容）对稳定工作至关重要。

3. 利用现有资源：许多开源项目或社区论坛（例如Arduino平台、ARM mbed等）都有针对不同MCU的SD卡SPI模式驱动实现。虽然不能直接照搬，但这些代码可以作为很好的参考，帮助你理解协议流程和关键点。例如，在Arduino的SD库中就能找到SPI模式驱动SD卡的实现。

4. 逻辑分析仪辅助调试：在开发调试阶段，如果条件允许，使用逻辑分析仪（Logic Analyzer） 抓取SPI总线上的波形非常有用。它可以帮你直观地查看命令、响应、数据的实际传输情况，快速定位是命令问题、时序问题还是数据读写问题。

5. 参考成功案例：根据搜索结果，有工程师已经成功在只有SPI接口的MCU上驱动了SD NAND。这表明在技术上是完全可行的。你可以在一些技术社区（如电子工程世界论坛等）搜索相关经验分享。

总结

总的来说，只要你的Silicon Labs主控芯片具备可配置的SPI主机控制器，并且你愿意在软件层面上根据SD规范实现SPI模式的驱动协议，那么驱动SD NAND是完全可以实现的。

这需要你仔细阅读相关数据手册，理解SD协议在SPI模式下的细节，并进行一些底层的驱动开发工作。如果项目时间紧张，也可以评估是否选择直接带有SPI接口的纯NAND Flash（注意，这类芯片通常不内置FTL闪存转换层，需要主控或自行实现坏块管理和磨损均衡），或者选择其他更易于驱动的SPI接口存储介质（如SPI Flash）。但对于需要较大容量且方便存储文件系统的场景，SD NAND (SPI模式) 是一个可行的选择。

希望这些信息能帮助到你。如果你能提供具体使用的Silicon Labs主控型号和SD NAND型号，或许能获得更具体的建议。
