sdnand的spi模式能直接替换spi nand吗

要判断 SDNAND 的 SPI 模式是否能直接替换 SPI NAND，需从接口协议、电气特性、硬件兼容性、软件驱动等多方面综合分析。以下是详细拆解：

一、核心概念区分

1. SDNAND 与 SPI NAND 的定义

• SDNAND：
  本质是集成了 SD 卡协议的 NAND 闪存，通常支持两种接口模式：

• SD 模式：遵循 SD 卡协议（如 SDIO），用于高速数据传输；

• SPI 模式：模拟 SPI 接口通信，部分 SDNAND 可切换至此模式。

• SPI NAND：
  专门通过 SPI 接口（串行外设接口）连接的 NAND 闪存，遵循标准 SPI 协议（如 SPI Mode 0/1/2/3），常用于低带宽、小容量存储场景。

2. SDNAND 的 SPI 模式本质

SDNAND 的 SPI 模式并非标准 SPI NAND 协议，而是SD 卡协议在 SPI 模式下的模拟实现（类似 SD 卡的 SPI 兼容模式），与标准 SPI NAND 的协议逻辑存在差异。

二、能否直接替换的关键判断维度

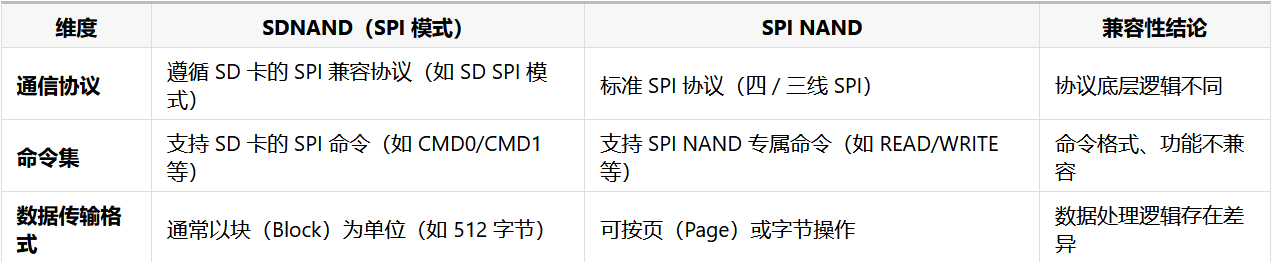

1. 接口协议与命令集兼容性

示例：

SDNAND 在 SPI 模式下发送CMD16命令设置块大小，而 SPI NAND 通过0x00命令读取数据，两者命令集完全不同，直接替换会导致主控无法识别指令。

2. 电气特性与引脚定义

• 引脚功能差异：

• SDNAND（SPI 模式）常用引脚：CLK、CS、MOSI、MISO（类似 SPI），但部分型号可能复用 SD 卡引脚（如 D0-D3）；

• SPI NAND 引脚：CLK、CS、DI、DO、WP（写保护）、HOLD（中断）等，部分支持四线 SPI（如 IO0-IO3）。
  冲突点：SDNAND 可能缺少 SPI NAND 的 WP/HOLD 功能，或引脚电气特性（如上拉电阻、驱动电流）不匹配。

• 电压范围：
  SDNAND 通常支持 1.8V/3.3V，SPI NAND 可能兼容 1.7V-3.6V，需确认主板供电是否匹配。

3. 硬件与封装兼容性

• 封装形式：
  SDNAND 常见封装为 BGA、LGA，SPI NAND 多为 TSOP、WSON 等，物理封装不同可能导致无法直接焊接替换。

• PCB 布局：
  SDNAND 的 SPI 模式虽使用 SPI 引脚，但引脚排列顺序可能与 SPI NAND 不同，需修改 PCB 走线。

4. 软件驱动与固件支持

• 驱动协议差异：
  主控芯片驱动 SPI NAND 时，需调用 SPI NAND 的固件库（如支持 JEDEC 标准命令）；
  而 SDNAND 的 SPI 模式需使用 SD 卡的 SPI 驱动库，两者驱动程序不兼容。

• 初始化流程：
  SPI NAND 初始化需发送擦除、配置 ECC 等命令，SDNAND 则需遵循 SD 卡的初始化流程（如发送 CMD0 进入空闲状态）。

三、特殊情况下的替换可能

若满足以下所有条件，SDNAND 的 SPI 模式可尝试替换 SPI NAND：

1. 硬件层面：

• 封装兼容（如均为 BGA 封装且引脚定义一致）；

• 电压范围、驱动电流完全匹配；

• PCB 布局允许引脚直接连接（无需修改走线）。

2. 协议层面：

• 主控芯片同时支持 SD 卡 SPI 模式和 SPI NAND 协议，且可通过固件切换驱动逻辑；

• SDNAND 的 SPI 模式命令集完全模拟 SPI NAND（极少情况，需芯片厂商特殊定制）。

3. 功能需求：

• 不使用 SPI NAND 的特殊功能（如硬件 ECC、多平面操作），仅用于基本读写。

四、替代方案建议

若无法直接替换，可考虑以下方案：

1. 硬件适配：

• 若 SDNAND 与 SPI NAND 引脚定义冲突，可通过逻辑电平转换芯片（如 74LVC 系列）适配电压和引脚功能。

2. 软件重开发：

• 基于 SDNAND 的 SPI 模式重新开发驱动程序，将 SD 卡命令映射为 SPI NAND 的操作逻辑（需主控支持二次开发）。

3. 直接选用标准 SPI NAND：
   若对兼容性要求高，优先选择与原 SPI NAND 同型号或同协议的芯片，避免因协议差异导致的适配问题。

五、总结

SDNAND 的 SPI 模式不能直接替换 SPI NAND，核心原因在于协议逻辑、命令集、电气特性的本质差异。若强行替换，可能导致主控无法识别、数据传输错误或硬件损坏。如需替代，需先确认芯片 datasheet 中的接口参数，并从硬件适配和软件驱动两方面进行针对性修改。
