杰理sd nand

一、SD NAND在杰理平台的核心特性

1. 默认工作模式与切换

• SD NAND 默认为SD模式（SDIO接口），支持4线并行传输，理论速度可达25MB/s（时钟频率25MHz）

• 若需切换至SPI模式，必须在首次上电时完成：

• 发送至少74个时钟周期确保电路稳定；

• 拉低片选信号（CS）并发送CMD0复位命令，进入IDLE状态15。

• SPI模式仅需4根线（CS、CLK、DI、DO），但速度降至≤10MB/s，适用于低速场景（如传感器日志存储）

硬件设计适配

• 引脚分配：

• SD模式：需连接CLK、CMD、DAT0-DAT3（6~9根线）；

• SPI模式：仅需CS、CLK、DI、DO（4根线），显著简化布线14。

• 电源与抗干扰：

• 需3.3V稳压供电，并联10μF+0.1μF电容滤除高频噪声；

• SD模式下CLK线需50Ω阻抗匹配，SPI模式下CS引脚需上拉

二、杰理芯片（如AC692X）的集成方案

1. 初始化流程

• SD模式初始化步骤：
  ① 配置低速时钟（0–400kHz）→ ② 发送CMD0进入IDLE状态 → ③ CMD8验证SD2.0兼容性 → ④ CMD55+ACMD41检测卡状态 → ⑤ CMD2/3/9获取卡信息（CID/RCA/CSD）→ ⑥ CMD7使能卡 → ⑦ 切换高速时钟（20–25MHz）

SPI模式初始化步骤：
① 低速SPI时钟 → ② 发送74+时钟周期 → ③ CMD0（CS拉低）切换模式 → ④ CMD8检查电压 → ⑤ CMD55+ACMD41检测初始化 → ⑥ CMD58确认卡型号 → ⑦ CMD16设置扇区大小 → ⑧ 切高速时钟（≤25MHz）

模式状态保存与恢复

• 杰理AC692X支持通过VM区（非易失存储）保存关机前的模式状态：

• 定义枚举类型（如VM_WORK_MODE）存储模式标识（如1-SD模式，2-SPI模式）；

• 关机前调用vm_write()写入当前模式，开机时通过vm_read()读取并自动恢复。

• 示例代码片段：

/ 保存模式（例如在任务切换时）power_work_mode = 2; // 2代表SPI模式vm_write(VM_WORK_MODE, &power_work_mode, VM_WORK_MODE_LEN);// 开机恢复模式vm_read(VM_WORK_MODE, &power_work_mode, VM_WORK_MODE_LEN);if (power_work_mode == 1) init_sd_mode(); // 初始化SD模式else if (power_work_mode == 2) init_spi_mode(); // 初始化SPI模式

三、模式选择与性能对比

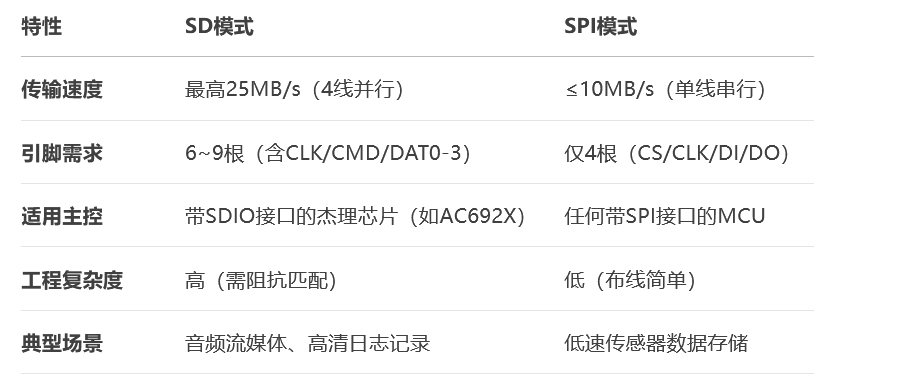

下表对比两种模式的关键差异，指导杰理平台选型：

选型建议：

• 优先SD模式：需高速读写（如录音设备实时存储）；

• 选用SPI模式：主控引脚受限或仅需低频访问（如配置参数存储）

四、实际应用设计案例

1. TWS耳机固件存储

• 利用VM区保存音量、EQ设置，开机快速恢复用户状态；

• SPI模式节省PCB空间，适应耳机紧凑设计

• 采用杰理AC692X + SD NAND（SPI模式），存储固件及配置：

工业数据记录仪

• 高温环境（-40℃~85℃）选用工业级SD NAND（AOW型号）：

• SD模式实现10MB/s高速写入，记录传感器实时数据；

• 掉电保护机制确保数据完整性

五、调试常见问题

1. SPI模式切换失败

• 原因：未在首次上电时发送CMD0或CS未拉低。

• 解决：检查复位时序，确保发送≥74时钟周期且CS持续有效。

2. SD模式时钟不稳定

• 原因：CLK线未做50Ω阻抗匹配或电源噪声干扰。

• 解决：添加匹配电阻，强化电源滤波电容。

3. VM区数据丢失

• 原因：vm_write()未在模式切换后立即调用。

• 解决：在任务切换事件中同步写入VM区，避免断电时未保存

总结

在杰理平台（如AC692X）集成SD NAND时：

1. 默认SD模式提供高带宽，适合实时数据流；SPI模式简化设计，适配资源受限场景。

2. 利用杰理VM区保存模式状态，实现无感切换，提升用户体验。

3. 工业应用选AOW型号+SD模式，消费电子选BOW型号+SPI模式，平衡成本与可靠性。

4. 严格遵循初始化时序，匹配硬件设计，可规避90%以上通信故障。
