eMMC换成SDNAND要改那几根线

核心答案： eMMC 和 SD NAND 的引脚并不直接兼容，但改动非常简单，通常只需要改动电源、地线和4根数据线，无需动CPU。

主要改动点如下：

1. 电源 & 地线：eMMC的多组VCC/VCCQ需要合并，适应SD NAND的单电压。

2. 数据线：eMMC的8位数据总线（DAT0-7）只需保留4位（DAT0-1）给SD NAND。

3. 核心信号线：CLK, CMD 直接复用，完全一致。

4. 其他引脚：eMMC的专有引脚（如RST, DS）NC悬空处理即可。

总之，只需调整少数几根线，无需改动主控，项目风险极低。

详细技术说明版（供您内部参考或与客户深度沟通）

为了让您能专业地应对客户疑问，这里为您梳理了更详细的改动细节：

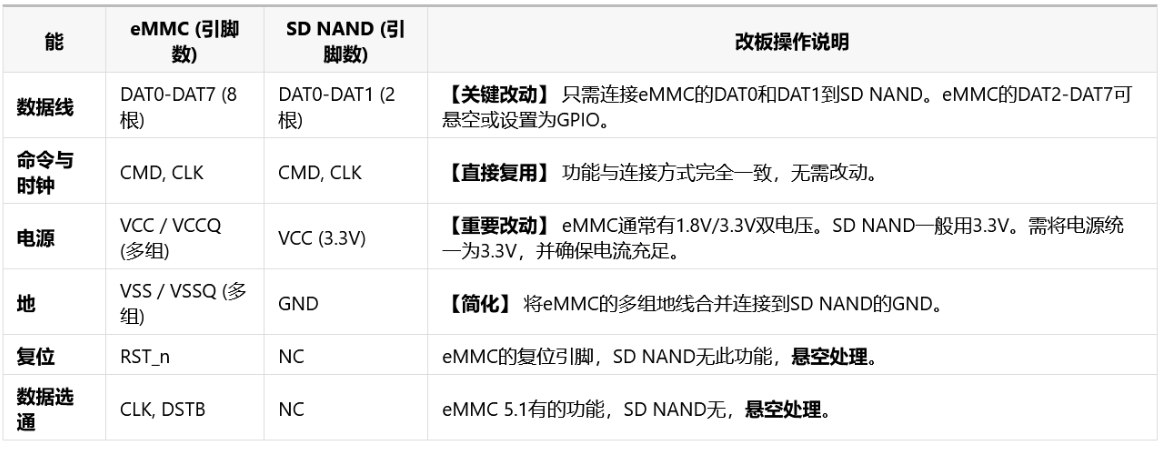

一、引脚定义对比与改线方案

总结： 改动的核心在于 “电源简化” 和 “数据线缩减”。

二、额外注意事

1. 上拉电阻：SD NAND的CMD和DAT0线上通常需要4.7K-100K的上拉电阻，以确保初始化和信号稳定性，请检查原理图是否已包含。

2. 软件驱动：

• 系统层：在Linux/Android等系统中，需要将存储设备驱动从eMMC控制器模式配置为SD/SDIO控制器模式。

• 识别方式：系统识别到的设备名称会从mmcblkX (eMMC) 变为mmcblkX (SD NAND)，但对系统上层应用几乎无感。

3. PCB布局：SD NAND的封装通常比eMMC更小，PCB布局可以更灵活，但需注意CLK等高速信号线的质量。

三、给客户的最佳建议

“您无需担心硬件改动问题。我们为您准备了 《eMMC to SD NAND 硬件替换参考设计》 ，包含了原理图对比、引脚对接表、Driver配置建议。您只需将您的eMMC型号和主控平台告诉我们，我们就能为您提供一对一的替换评估报告。”
