从eMMC改为SD NAND,改板的核心在于接口重映射与启动方式的调整。eMMC是8-bit并行接口,而SD NAND是4-bit SDIO接口,两者物理层不兼容,但底层协议相通,软件改动量通常可控。
整个流程可以归纳为以下四个关键阶段:
1. 硬件接口重映射(核心改动)
这是改动最大的部分,需要将主控的eMMC信号重新连接到SDIO接口。
数据线缩减:eMMC的8位数据总线(DAT0-DAT7),SD NAND只需保留DAT0-DAT3(4-bit模式)。多余的DAT4-DAT7可悬空或配置为GPIO。
电源简化:eMMC通常有VCC和VCCQ(1.8V/3.3V双电压),SD NAND一般仅需3.3V单电压。需将多组电源引脚合并,并确保电流充足(峰值可能超过100mA)。
地线合并:eMMC的多组地线(VSS/VSSQ)合并连接到SD NAND的GND。
专有引脚处理:eMMC的复位引脚(RST_n)和数据选通引脚(DS/DSTB),SD NAND无对应功能,悬空(NC)处理即可。
核心信号复用:CLK和CMD两根信号线功能完全一致,可直接复用。
2. 确认主控支持与引脚复用
确认SDIO Host控制器:检查主控芯片是否具备SDIO控制器。绝大多数支持eMMC的SoC,其eMMC控制器通常兼容SD模式,可在寄存器层面切换。
检查引脚复用:有些主控的eMMC和SDIO引脚是独立的两组接口,有些则是复用关系,需要通过寄存器配置切换。务必查阅主控数据手册确认。
3. PCB设计与封装更新
封装替换:从eMMC的BGA封装(如153-ball)改为SD NAND的LGA-8或WSON-8封装(约6×8mm),可节省60%以上PCB空间,且仅需2层板即可布线,降低了PCB成本。
信号布线:CLK、CMD、DAT0-DAT3应作为等长线处理,走线尽量短,确保信号完整性,尤其是时钟频率较高时。
外围电路调整:
4. 启动方式重新规划(最关键差异)
eMMC启动:eMMC通常直接连接为启动设备,主控的Boot ROM支持直接从eMMC加载初始引导程序。
SD NAND启动:SD NAND作为SD设备,大多数主控的Boot ROM不支持直接从中启动。
解决方案:
方案A(推荐):保留一个小容量的SPI NOR Flash(或原eMMC的Boot分区),用于存放Bootloader(如U-Boot),再由Bootloader初始化SDIO后,从SD NAND加载内核和系统。
方案B:选择少数Boot ROM支持从SDIO启动的主控芯片(需仔细查阅芯片手册确认)。
方案C:如果原设计就是从TF卡启动,那么SD NAND情况相同,启动方式无需改变。
Bootloader(U-Boot):
确保编译时开启了SD/MMC Host控制器驱动和SD协议栈支持。
修改bootcmd和bootargs,将根文件系统指向正确的设备节点(SD NAND通常被识别为/dev/mmcblk0)。
设备树(DTS):
将节点从eMMC控制器(如mmc1)改为SDIO控制器(如mmc0)。
调整时钟频率、总线宽度等参数。
内核驱动:内核需支持SDHCI/SDIO主机控制器驱动及SD协议层,这些通常是标准驱动。
驱动模式切换:需确保系统使用SD协议而非eMMC协议。如果SD NAND仅支持SD协议,需屏蔽eMMC相关命令(如CMD1),替换为SD协议的ACMD41初始化流程。
文件系统:无需改动。只要驱动能正确识别块设备,ext4等文件系统可直接使用。

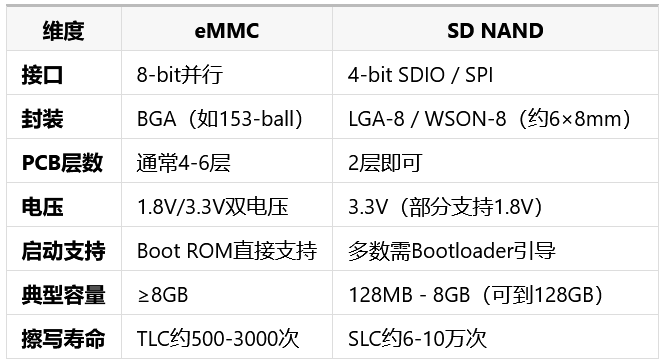

从eMMC改SD NAND,硬件上是“接口重映射+封装替换”,软件上是“启动路径调整+驱动模式切换”。改动量比TF卡改SD NAND要大,主要难点在于启动方式的重新设计和主控引脚复用的确认。
如果项目对容量需求≤8GB、追求更小尺寸、更低成本、更高擦写寿命,SD NAND是合适的替代方案。但如果需要≥32GB大容量或HS400等高速模式,则需评估SD NAND的性能上限是否满足需求。
建议在正式改板前,先用转接板在原有eMMC焊盘上飞线验证,确认主控能正常识别SD NAND并完成启动,再进入正式PCB改版。
