SPI NOR Flash（常简称为NOR Flash）和SD NAND是两种定位不同的存储芯片。SPI NOR Flash得名于其存储架构和通信接口，其“容量小、价格贵”的特性，根本原因在于它为了“代码可直接执行”和“高可靠性”付出了巨大的芯片面积和制程成本代价，而SD NAND则通过高密度结构和集成控制器，在单位容量成本上实现了反超。

SPI NOR Flash 名字的由来

“SPI NOR Flash”这个名字由“SPI”、“NOR”和“Flash”三部分构成：

NOR：这是“Not OR（或非）”的缩写，源于其存储单元的连接方式。NOR Flash的存储单元是并行连接到 bit line 上的，这种结构在逻辑上等效于“或非”门，因此得名。
SPI：指 Serial Peripheral Interface（串行外设接口）。早期的NOR Flash使用并行接口，引脚多、体积大。后来为了适应小型化需求，厂商将接口改为SPI，使得引脚减少到8个左右，封装大大缩小。
Flash：意为“闪存”，是一种非易失性存储器。

因此，SPI NOR Flash 的本意是“采用SPI串行接口的NOR型闪存”。由于并行NOR Flash已基本被淘汰，如今常说的“NOR Flash”默认就是指SPI NOR Flash。

为什么容量做不大？

SPI NOR Flash的容量通常局限在256Mb（32MB）以下，再往上成本就会急剧上升，核心原因有两点：

1.存储单元面积大：NOR Flash的并行连接结构导致其存储单元（Cell）尺寸远大于NAND。在相同的制程节点下，NOR的单元面积更大，这意味着在同样大小的晶圆上，NOR能塞进去的容量天生就比NAND少得多。

2.制程微缩困难：NOR Flash的制程微缩比NAND困难得多。截至2018年，最先进的NOR Flash制程仅能达到45nm左右，而NAND早已进入1x nm甚至3D堆叠时代。制程越落后，单位面积能做的容量就越小，成本也越高。

为什么比SD NAND贵那么多？

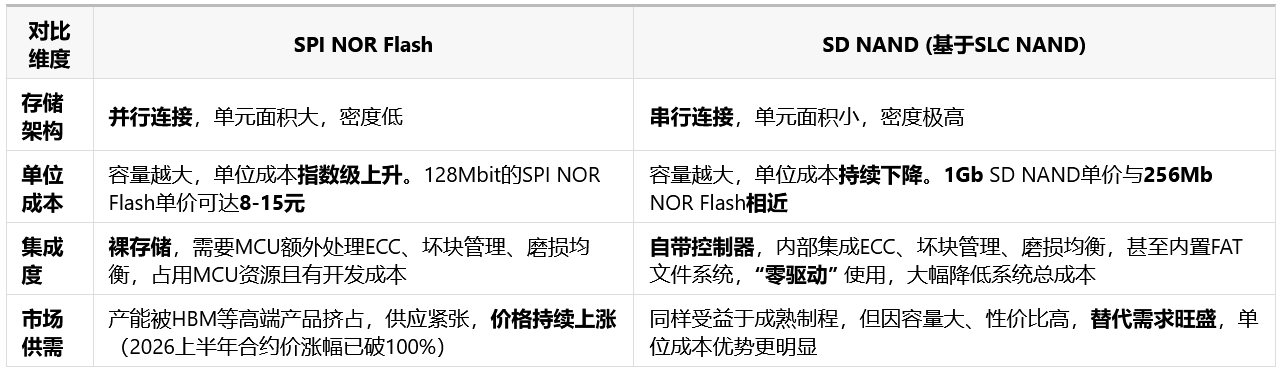

这并非因为NOR Flash本身“差”，而是两者成本结构完全不同。SD NAND（通常基于SLC NAND）通过高密度结构和高度集成，在单位容量成本上实现了对NOR Flash的反超。


结论很明确：当你需要大于4MB的存储空间时，SD NAND的单位容量成本已全面优于SPI NOR Flash。NOR Flash的“贵”，本质上是为XIP（片上执行）能力和极简的硬件连接支付的“性能税”，它适合存储启动代码；而SD NAND则是为大容量数据存储场景提供的“高性价比方案”。
