为什么SD卡擦一擦就能用，SD NAND要烘烤，TF卡却既不能烘烤也不能贴片？

这个问题涉及几个不同的概念：SD 卡金手指氧化、SD NAND 芯片烘烤除湿、TF 卡不能烘烤/贴片。下面分别解释。

1. SD 卡金手指为什么会氧化？为什么擦一擦就好了？

氧化原因

SD 卡的金手指（接触片）通常是铜镀金。虽然金本身化学性质稳定，但镀金层很薄，且存在微小的孔隙、划痕。空气和水汽会通过这些缺陷接触到下面的铜或镍底层，导致：

• 铜氧化生成铜锈（绿色/黑色）

• 镍氧化生成氧化镍

• 表面吸附灰尘、油污、硫化物等

这些氧化物和污染物是不导电或导电性差的，导致接触电阻增大，信号传输不良。

为什么橡皮擦或酒精能修复？

• 橡皮擦：通过摩擦物理去除表面的氧化层和污物，露出新鲜的金属表面。

• 酒精：溶解并擦除有机污染物、油污、手汗等，恢复金属导电性。

两者都是物理/化学清洁，并未改变金手指本身的材质，所以清洁后接触恢复正常。

2. SD NAND 芯片焊盘为什么需要烘烤除湿？贴片后为什么不怕湿气？

为什么需要烘烤？

SD NAND（以及所有类似的集成电路芯片）在存储、运输过程中，封装材料（通常是环氧树脂塑封料）会缓慢吸收空气中的水汽。如果直接进行回流焊（SMT贴片），在焊接瞬间温度会急剧升高到 240~260℃，封装内部的水分会迅速汽化膨胀，导致：

• 封装开裂（“爆米花效应”）

• 芯片与引脚间的键合线断裂

• 焊盘与封装体分层

这些损伤是不可逆的，会导致芯片失效。因此，对于高湿敏等级的芯片（MSL 3 或更高），在贴片前必须烘烤除湿。125℃/8小时或100℃/10小时就是典型的除湿条件，目的是让封装内部的水分缓慢释放出来。

为什么贴片焊接后就不怕湿气了？

贴片完成后，芯片已经被焊接到 PCB 上，形成牢固的机械和电气连接。虽然封装材料依然可能吸湿，但此时：

• 芯片已经固定，不会再经历剧烈的温度冲击（除非返修）

• 日常使用中的温度变化远低于回流焊温度，不会引发爆米花效应

• 焊点和封装形成整体，即使轻微吸湿也不会导致内部机械应力

所以，贴片后的 SD NAND 在正常使用环境下基本不受湿气影响。

3. 为什么 TF 卡不能 125℃ 烘烤 8 小时或机器贴片？

TF 卡（MicroSD）的结构

TF 卡是一颗成品存储卡，内部包含：

• NAND Flash 裸片

• 控制器芯片

• 塑料外壳（通常为 LCP 或类似聚合物）

• 标签贴纸

• 金手指接触片

为什么不能高温烘烤？

• 塑料外壳不耐高温：125℃ 长时间烘烤会导致塑料软化、变形、熔化甚至释放有害气体，破坏外壳和内部结构。

• 标签贴纸会脱落或损坏：高温使粘胶失效、标签变色卷曲。

• 内部芯片与基板的粘接可能受损：虽然芯片本身能承受一定温度，但整卡的封装材料和结构是为常温使用设计的，不是为回流焊高温曲线设计的。

为什么不能机器贴片？

TF 卡是通过卡座（Socket）插拔使用的，不是设计来直接焊接在 PCB 上的。它的金手指是平面接触片，没有可焊接的引脚（焊盘），也无法承受回流焊的温度。如果用机器贴片（SMT）直接焊在板上：

• 高温会损坏塑料外壳

• 金手指无法可靠焊接

• 卡体本身无法承受贴片机的吸嘴和压力

因此，TF 卡只能用于插拔式连接，不能像 SD NAND 芯片那样贴片焊接。

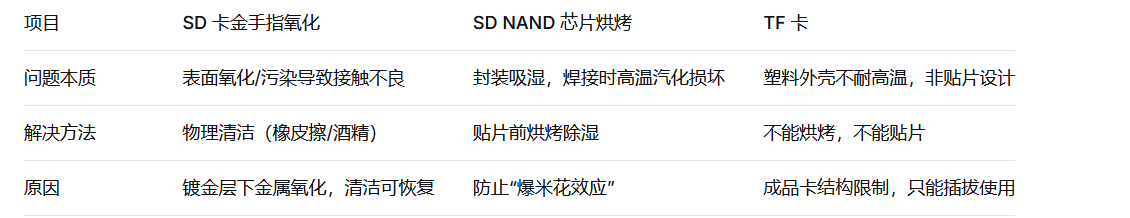

总结对比

所以：

• SD 卡金手指是简单的接触问题，擦掉氧化层即可。

• SD NAND 芯片是专业的贴片存储芯片，需要严格的湿敏管理，但贴片后就很稳定。

• TF 卡是消费级成品卡，设计目标就是插拔使用，不能经受回流焊高温，也不能直接焊接。

热门标签：SD NAND FLASH 贴片式TF卡 贴片式SD卡 SD FLASH NAND FLASH
