sdnand时序参数多少

SD NAND的时序参数并非固定值，它取决于工作模式（如默认速度、高速、UHS-I）、信号电压（3.3V或1.8V）以及具体的命令或数据传输阶段。下面我将这些参数分类整理，方便你查阅。

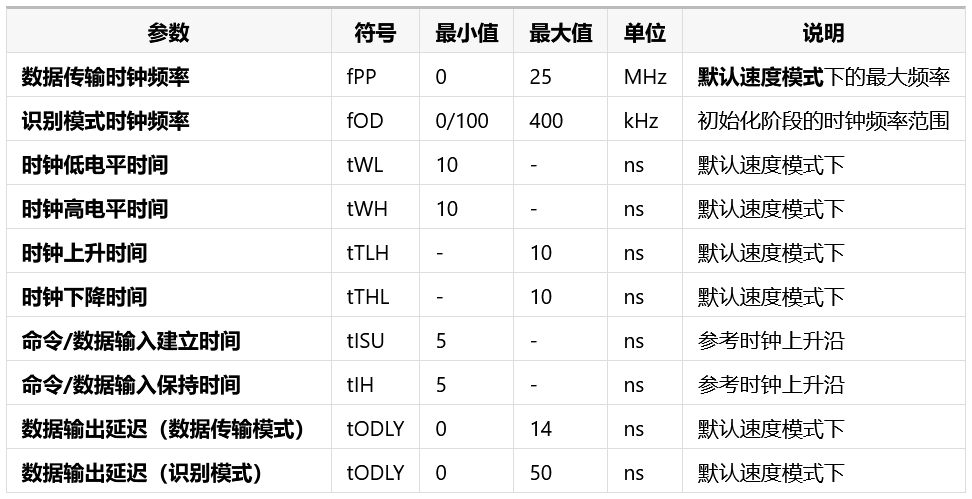

时钟与时序基础参数

以下是SD总线在不同模式下的基础时钟和信号时序要求。

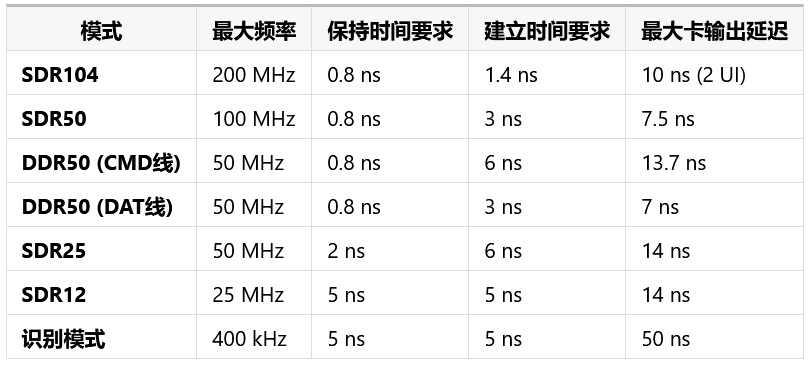

高速与UHS-I模式时序参数

当SD NAND工作在更高速度时，对时序的要求更为严格。

注意：在SDR104模式下，标准规定了2个单元间隔 (UI, Unit Interval) 作为调优前的最大卡延迟。调优后，由温度变化引起的时序不确定性约为1.9ns（范围在350ps到1550ps之间）。

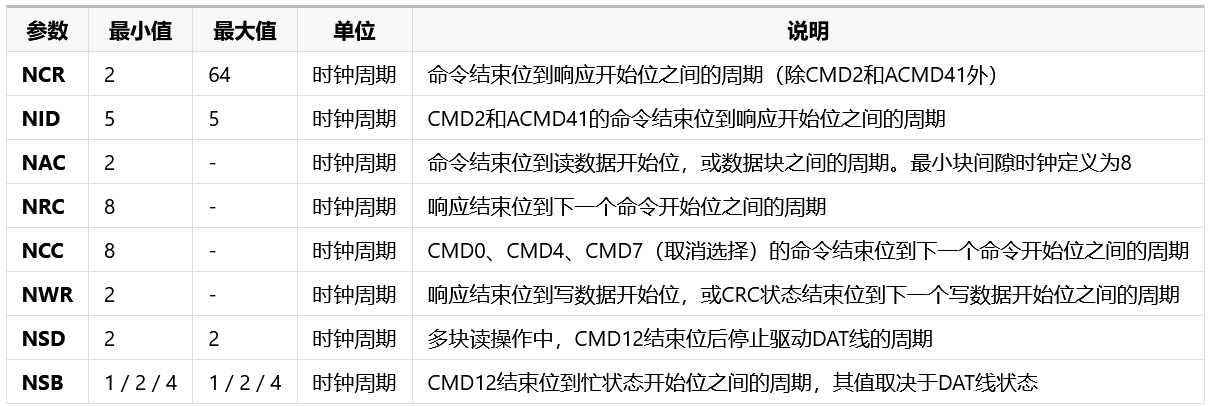

协议时序参数 (命令与数据间隔)

这些参数定义了命令、响应和数据块之间的最小和最大时钟周期数。

上电与初始化时序

除了数据传输时序，SD NAND对上电过程也有明确要求：

• 上电时序：根据SD协会规范，工作电压为2.7V-3.6V。电压在0.5V以下需至少保持1ms，以确保芯片内部电路完全复位；从0.5V上升到2.7V的时间需控制在0.1ms到35ms之间。

• 初始化时钟：上电后，主机需提供至少74个时钟周期，命令和数据线保持高电平。

• 电压切换：若需从3.3V切换至1.8V信号，需通过CMD11触发。切换时，主机需停止SDCLK至少5ms，待卡内稳压器稳定后，再提供1.8V的SDCLK。

• 响应超时：命令响应超时通常为64个CLK周期，读操作等待起始令牌超时为100ms。

总结

SD NAND的时序参数是一套复杂的规范，核心要点如下：

1. 模式决定参数：从初始化时的400kHz到UHS-I的208MHz，不同模式下的时序要求完全不同。

2. 速度与精度成正比：速度越快（如SDR104），对建立/保持时间的要求越严格（可达1.4ns/0.8ns），且需要复杂的调优（Tuning） 过程来保证数据眼图的可靠性。

3. 协议间隔是关键：NCR、NAC、NRC等参数定义了命令、响应和数据块之间的“安全距离”，是主机控制器设计的基础。
