TF卡与eMMC改成SDNAND指南

针对目前存储芯片涨价缺货的情况，许多客户希望用SD NAND（贴片式TF卡）替换原有的TF卡或eMMC。这种切换在硬件和软件上需要不同的修改，下面从硬件和软件两方面详细说明需要修改的部分：

一、硬件修改

1. 接口与引脚连接

• 如果原使用TF卡（SD卡）：

• 改动最小。SD NAND与TF卡使用完全相同的SD协议（通常为SD 2.0，4-bit SDIO）。

• 硬件上，通常可以直接将TF卡座的引脚（CLK, CMD, DAT0-DAT3, VCC, GND）连接到SD NAND对应的引脚。

• 注意：SD NAND是贴片焊接，需要设计PCB封装。电源电压必须匹配（通常是3.3V，有些支持1.8V低电压模式）。

• 如果原使用eMMC：

• 改动较大。eMMC是并行接口（8-bit数据线），而SD NAND是串行SDIO接口。

• 需要重新设计电路，将主控芯片的eMMC控制器引脚断开，连接到SDIO控制器引脚。

• 需要确认主控芯片是否支持SDIO Host控制器，并检查引脚复用情况。

2. PCB设计

• 封装：采用SD NAND的特定封装（常见如WSON8、BGA等），需更新PCB库。

• 布线：

• SDIO信号线（CLK, CMD, DAT0-3）应作为差分线或等长线处理，确保信号完整性，尤其是时钟频率较高时（50MHz以上）。

• 在靠近SD NAND的电源引脚处放置去耦电容（如100nF + 10uF）。

• 上拉电阻：CMD和DAT线通常需要上拉电阻（10K-100K），具体参考SD NAND的数据手册。

3. 电源设计

• 确认SD NAND的工作电压（通常是3.3V I/O，内部核心电压由芯片自己管理）。

• 确保电源轨能提供足够的电流（峰值可能超过100mA）。

4. 启动方式配置（关键！）

• 与eMMC的最大区别：eMMC通常直接连接为启动设备（Boot ROM支持从eMMC加载初始引导程序）。而SD NAND作为SD设备，大多数主控的Boot ROM不支持直接从中启动。

• 解决方案：

• 方案A：保留一个小容量的SPI Nor Flash或eMMC中的Boot分区，用于存放Bootloader（如U-Boot），然后由Bootloader初始化SDIO后，从SD NAND加载内核和系统。

• 方案B：选择少数主控芯片其Boot ROM支持从SDIO启动（需仔细查阅芯片手册）。

• 方案C：如果TF卡是你的主要存储，那么SD NAND情况与之相同，启动方式无需改变。

二、软件/驱动修改

1. 引导加载程序（Bootloader，如U-Boot）

• 驱动支持：确保U-Boot编译时开启了SD/MMC Host控制器驱动和SD协议栈支持。

• 环境变量：修改bootcmd和bootargs，将根文件系统（rootfs）的指向从原来的/dev/mmcblk0p2（eMMC）或/dev/mmcblk1p2（TF卡）更改为正确的设备节点。

• 例如：root=/dev/mmcblk0p2 （SD NAND通常会被识别为mmcblk0，如果它是系统唯一的MMC设备）。

• 设备树（DTS）配置：更新设备树，正确配置SDIO Host控制器。

• 例如，对于TF卡切换，可能只需修改compatible属性或调整引脚复用（pinctrl）。

• 对于eMMC切换，则需要将节点从mmc1（eMMC）改为mmc0（SDIO），并调整时钟频率、总线宽度等参数。

2. 操作系统内核（如Linux）

• 驱动：内核需要支持SDHCI/SDIO主机控制器驱动以及SD协议层。这些通常是标准驱动，已包含。

• 设备树：同步修改内核使用的设备树文件，与Bootloader中的描述保持一致。

• 文件系统：无需改动。只要驱动能正确识别块设备，文件系统（如ext4, f2fs）可以无缝挂载。

3. 文件系统与分区

• 分区表：SD NAND的分区表（如GPT或MBR）需要重新创建，并与之前的分区布局保持一致或重新规划。

• 挂载点：在/etc/fstab（Linux）中更新根文件系统和其他分区的设备路径。

4. 底层驱动与初始化

• 初始化序列：SD NAND的初始化流程遵循SD标准，与TF卡相同。但需要注意：

• 上电时序：确保在IO电压稳定后再发送时钟。

• 卡识别流程：驱动需要能正确完成SD卡的识别和切换至高速度模式的过程。

• 4线模式：确保驱动正确配置为4-bit数据总线模式以获得最佳性能。

三、其他重要考虑因素

1. 性能：SD NAND的读写速度（尤其是随机写）可能优于普通TF卡，但低于高性能eMMC。需评估是否满足应用需求。

2. 可靠性：

• 磨损均衡（WL）与坏块管理（BBM）：SD NAND内部控制器已处理，与TF卡相同，对主机透明。而eMMC同样具备此功能。

• 从硬件连接可靠性看，贴片SD NAND远高于TF卡座（无接触不良问题），与eMMC相当。

3. 生产与调试：

• 焊接：SD NAND需要SMT贴片，无法像TF卡那样手工插拔。必须先烧录程序再贴片，或通过测试座预烧。

• 调试接口：保留SD NAND的引脚测试点，方便排查初始化问题。

4. 兼容性测试：

• 多品牌兼容性：不同品牌的SD NAND芯片在初始化细微处可能存在差异，需进行充分测试。

• 高低温度测试：确保在极端温度下能稳定工作。

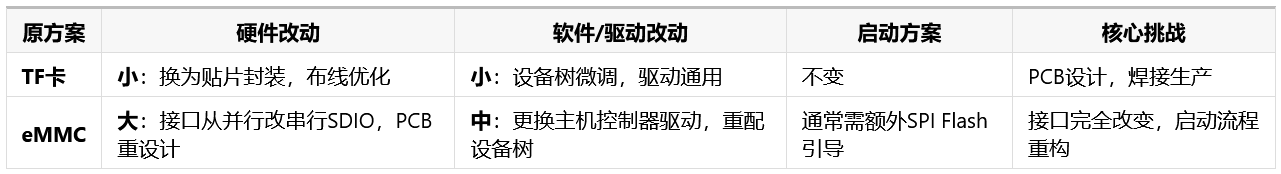

最终建议：

1. 详细阅读主控芯片的数据手册和SD NAND的数据手册。

2. 先从硬件上确保原理图和PCB设计正确。

3. 在软件上，优先调试通Bootloader对SD NAND的识别和读写，这是最关键的一步。

4. 进行长时间的压力测试，验证数据完整性和稳定性。

切换到SD NAND是一个很好的提升可靠性和节省空间的方案，只要硬件设计正确，软件适配工作相对标准且可控。
