SD NAND擦写寿命详解

我们来详细拆解一下SD NAND（和所有基于NAND Flash的存储设备）的擦写寿命到底是怎么回事。

核心答案（先给您吃个定心丸）

1. 不是“变砖头”：一个块被擦写了3000次后，不会立刻导致整个产品“变砖”，无法使用。

2. 是“退休”：这个块会被存储器的管理机制（Flash控制器和FTL）标记为“坏块”，然后退休，不再被使用。

3. 有“备用军”：产品出厂时就有额外的备用块，就是为了替换这些“退休”的坏块。

所以，擦写寿命耗尽是一个渐进的过程，而不是一个瞬间的“死亡”。

详细解释：擦写寿命到底怎么计算的？

1. 基本单位：P/E Cycle

我们说的“擦写寿命3000次”，专业术语叫 P/E Cycle。

• P：Program（编程），也就是写入数据。

• E：Erase（擦除）。

NAND Flash的特性是不能直接覆盖写入。要想在已经写过数据的地方重新写数据，必须先进行擦除。而擦除的最小单位是 “块”，写入的最小单位是 “页”。

所以，一个完整的P/E周期就是：擦除一个块 -> 然后把这个块里的所有页写满数据。

比喻：
把NAND Flash的一个块想象成一个白板。

• 写入数据：就是在白板上用笔写字。

• 擦除数据：就是把整个白板用板擦擦干净。

• 一个P/E周期：就是把白板写满字，然后再全部擦干净的过程。

• 寿命3000次：就是说这块白板反复“写满->擦干净”3000次后，可能就擦不干净了，或者写字容易出错了。

2. 寿命耗尽时会发生什么？

当某个块接近或达到其标称的P/E周期后，它并不会“爆炸”，而是会出现两个主要问题：

• 数据保持能力下降：即使不通电，里面存储的电荷也会更容易流失，导致数据保存时间变短。可能放几个月数据就自己出错了。

• 读写错误率升高：读取或写入时更容易出现比特错误。

关键角色：Flash控制器和FTL

SD NAND、eMMC、SSD、U盘等都不是裸NAND芯片，它们内部都有一个Flash控制器和一套叫做 FTL 的软件。

这个控制器就像一个超级管家，负责：

• 磨损均衡：确保所有的块都被均匀地使用，而不是可着一个块“薅羊毛”。比如你总是修改同一个文件，管家会偷偷把这个文件的数据写到不同的物理块上，让所有块的磨损程度趋于一致。

• 坏块管理：当某个块读写出错或达到寿命时，管家会立刻把它标记为坏块，并从备用块池里拿出一个新的好块来顶替它的位置。

• ECC纠错：在读取数据时，检查并纠正一定数量的比特错误。

3. 整个产品的寿命终结过程

现在我们把所有概念串联起来，看看一个SD NAND是如何“寿终正寝”的：

1. 正常使用期：你不停地写入、删除数据。控制器通过磨损均衡，让所有块均匀地消耗P/E周期。备用块数量充足。

2. 消耗期：经过长期重度使用，所有原始块都逐渐接近了3000次的标称寿命。备用块开始被一个个启用，来替换掉“退休”的坏块。

3. 濒临终结期：当所有原始块和所有备用块都达到了寿命极限，全部被标记为坏块后，Flash控制器再也找不到好的块来替换了。

4. 寿命终结：此时，控制器会进入写保护模式。它会向主机报告“我没有空间了”，拒绝任何新的写入操作，但通常仍然允许读取已存在的数据。

所以，最终的状态是：

• 不是“变砖头”：设备还能被识别，里面的数据大概率还能读出来。

• 但“只能读，不能写”：你无法再存入任何新文件，也无法删除、修改旧文件。对于需要记录数据的系统来说，这其实就等同于“坏了”。

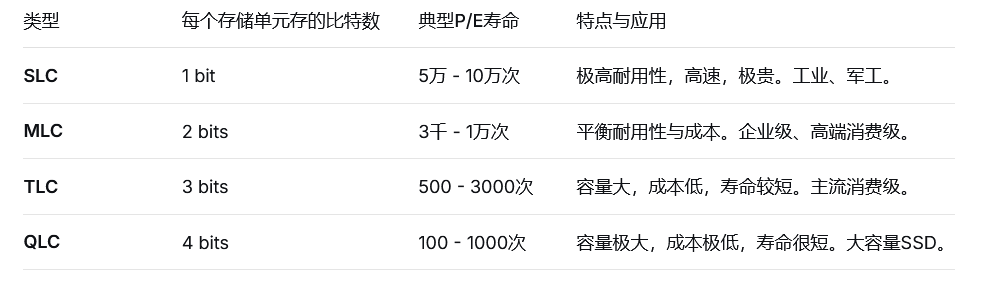

不同类型NAND的寿命对比

您提到的TLC是其中一种，寿命相对较短。我们来看一下：

详细解释

1. 1 bit (SLC - Single-Level Cell)

• 含义：一个存储单元只存储1个比特的数据。

• 状态：1比特只能是0或1，所以房间只需要区分2种状态：

• 状态 A -> 代表 0

• 状态 B -> 代表 1

• 比喻：这是一个非常简单的房间，只有开灯和关灯两种明确的狀態。管理员（控制器）只需要判断灯是开是关，非常容易，几乎不会看错。

• 数字大小的意义：1 这个数字很小，代表状态极少。

2. 2 bits (MLC - Multi-Level Cell)

• 含义：一个存储单元存储2个比特的数据。

• 状态：2比特有四种组合：00, 01, 10, 11。所以房间需要区分4种状态。

• 比喻：现在房间的灯光有4个亮度级别：全暗、微亮、较亮、最亮。分别代表00, 01, 10, 11。管理员需要非常精确地分辨出当前是哪个亮度级别。

• 数字大小的意义：数字从 1 变为 2，状态数量从2个翻倍到4个。

3. 3 bits (TLC - Triple-Level Cell)

• 含义：一个存储单元存储3个比特的数据。

• 状态：3比特有八种组合（2³=8）。所以房间需要区分8种状态。

• 比喻：房间的灯光现在有8个极其精细的亮度级别，从全暗到最亮。管理员需要像专业调光师一样，能分辨出极其细微的亮度差异。

• 数字大小的意义：数字增加到 3，状态数量再次翻倍，达到8个。

4. 4 bits (QLC - Quad-Level Cell)

• 含义：一个存储单元存储4个比特的数据。

• 状态：4比特有十六种组合（2⁴=16）。所以房间需要区分16种状态。

• 比喻：这几乎到了人眼分辨的极限！房间有16个几乎连在一起的亮度级别。管理员必须瞪大了眼睛，花费更多时间和精力才能准确判断当前到底是哪个级别，出错的概率大大增加。

• 数字大小的意义：数字 4 带来了状态数量的爆炸性增长（16种），管理难度呈指数级上升。

• SLC (1-bit)：只有 2 个明确的状态（例如，0V代表 0，5V代表 1）。判断简单、快速、可靠。

• MLC (2-bit)：需要区分 4 个不同的电压状态。控制器必须更精确地测量电压。

• TLC (3-bit)：电压状态增加到 8 个。状态之间的“电压窗口”变得非常狭窄，识别难度和耗时显著增加。

• QLC (4-bit)：电压状态达到了 16 个。这是极致精细的操作，状态之间极易混淆，导致读写速度变慢，且需要更强的纠错来保证数据正确。

给用户的建议

1. 不要恐慌：对于绝大多数普通用户（如手机、相机、普通嵌入式设备），在产品的正常生命周期内（比如3-5年），很难将TLC的擦写寿命耗尽。这是一个非常耐用的指标。

2. 关注使用场景：如果你是重度用户，比如7x24小时不间断写入的监控摄像头、频繁记录日志的工业设备等，就需要选择更高寿命的SLC/MLC产品，或者选择具有高耐久度特性的工业级SD NAND/TF卡。

3. 重要数据勤备份：这是黄金法则。任何存储介质都有理论寿命和意外损坏的风险。

总结

• 3000次擦写寿命：是指每个物理块可以承受的理论擦写次数。

• 不会立刻变砖：达到次数后，该块“退休”，由备用块顶替。

• 最终状态：是所有块（包括备用块）都耗尽后，进入只读不写的写保护状态，而非完全损坏。

• 核心技术：磨损均衡和坏块管理是保证产品在寿命期内稳定工作的关键。
