SD NAND与SPI Flash技术对比分析

SD NAND 和 SPI Flash 都是用于嵌入式系统的存储芯片，但它们在设计、接口、易用性和成本上有着显著的区别。

下面我将对它们进行详细的对比分析。

一句话总结

• SPI Flash：一种基础、廉价、通用的存储芯片，使用简单的SPI总线，需要开发者管理底层驱动和坏块，像一块原始的“地皮”。

• SD NAND：一种封装成芯片、内置SD控制器的存储芯片，使用SDIO总线，遵循标准的文件系统协议，像一套“精装修、拎包入住”的公寓。

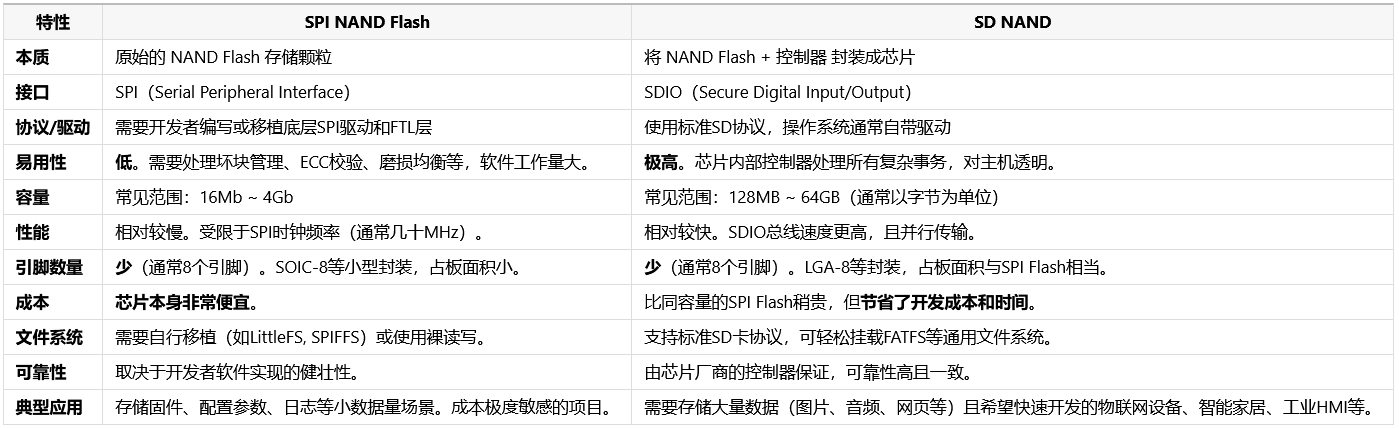

详细对比表格

深入解析

1. SPI Flash

SPI Flash 是“裸”的NAND或NOR Flash存储颗粒，通过简单的SPI接口与主控MCU通信。

• 优点：

• 极致成本：在大量采购时，芯片单价非常有竞争力。

• 接口简单：只需要几根线（CS， CLK， MOSI， MISO）即可连接，几乎所有MCU都具备SPI外设。

• 封装小巧：常见的SOIC-8封装非常节省PCB空间。

• 缺点（也是挑战）：

• 坏块管理：NAND Flash天生就有坏块，并且在使用中会产生新的坏块。开发者必须在软件中实现坏块发现、替换和映射的算法。

• ECC校验：读写NAND Flash时会发生位翻转，必须使用ECC进行校验和纠正。这增加了软件复杂度和CPU开销。

• 磨损均衡：NAND Flash每个存储块的擦写次数有限（通常10万次左右）。如果不做磨损均衡，频繁擦写同一区域会导致该区域提前损坏。实现一个高效的磨损均衡算法是复杂的。

• 驱动开发：你需要从头开始编写或寻找一个可靠的FTL层软件，如 LittleFS 或 SPIFFS，并将其移植到你的系统中。

总结： 使用SPI Flash，你买到的只是“原材料”，需要投入大量的软件开发工作来把它变成“可用的仓库”。

2. SD NAND

SD NAND 的本质是把一张微型SD卡做成了芯片的封装形式。它内部集成了NAND Flash颗粒和一个强大的闪存控制器。

• 优点：

• 即插即用：控制器替你完成了所有脏活累活，包括坏块管理、ECC、磨损均衡、垃圾回收等。

• 标准协议：它使用标准的SD/SDIO协议，主流的操作系统（如Linux, Android, FreeRTOS with FATFS）都自带完善的驱动。你几乎不需要编写底层驱动。

• 易于存储文件：可以直接在操作系统上挂载为一块磁盘，使用标准的文件操作API（open, read, write, close）进行访问，非常适合存储网页、字体、图片、音频等资源文件。

• 开发周期短：大大降低了软件开发和调试的时间，加速产品上市。

• 缺点：

• 单价稍高：因为集成了控制器和进行了封装，其单位成本高于同容量的SPI Flash。

• 容量固定：通常是预定义的几个容量点，不如SPI Flash选择灵活。

总结： 使用SD NAND，你买到的是一个“开箱即用”的解决方案，虽然硬件成本稍高，但极大地节约了软件和人力成本。

如何选择？

根据你的项目需求和团队情况来决定：

• 选择 SPI Flash 的情况：

• 项目对成本极其敏感，可以牺牲开发时间来换取更低的BOM成本。

• 存储的数据量不大，且主要是结构化的键值对或日志，不需要复杂的文件系统。

• 你的团队有能力和时间去开发和调试底层的Flash驱动和管理算法。

• 产品生命周期内擦写次数很少，对可靠性要求不极端。

• 选择 SD NAND 的情况：

• 希望快速开发，缩短产品上市时间。

• 需要存储大量文件（如GUI资源、语音提示、数据记录）。

• 团队不熟悉或不希望深入NAND Flash的底层细节。

• 项目对可靠性和稳定性要求高，不希望存储部分成为系统的薄弱环节。

• 主控MCU的RAM有限，无法承担复杂的FTL算法运行开销（SD NAND的控制器自带RAM）。

一个形象的比喻

• SPI Flash 就像一块原始的“地皮”。你需要自己打地基、盖房子、通水电（坏块管理、ECC、驱动开发），很辛苦，但材料费便宜。

• SD NAND 就像一套精装修的“公寓”。你付了更高的房价，但可以直接拎包入住，省心省力。

在现代嵌入式产品开发中，随着对开发效率和可靠性的要求越来越高，SD NAND正变得越来越流行，尤其是在物联网和智能设备领域。
