D NAND焊接到板子上之后就能工作，这背后是一系列硬件检测、协议握手和软件初始化的过程。
我们可以把它想象成给电脑安装了一块新的固态硬盘（SSD）。物理安装只是第一步，要让系统识别并使用它，还需要后续的一系列步骤。

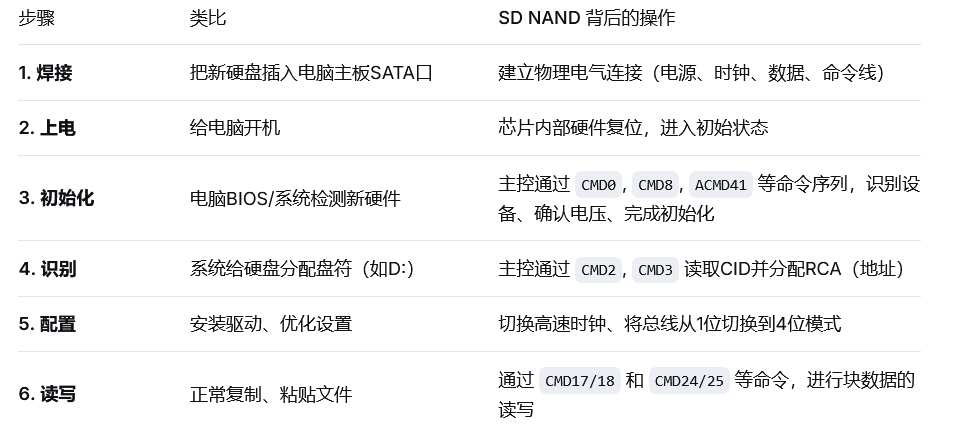

下面我们详细拆解一下这背后发生的“魔法”：
物理连接： 焊接的过程，实际上是在完成SD NAND芯片与主控制器（比如MCU、MPU）之间的物理电路连接。主要连接的是：
电源（VCC/VSS）： 给它供电，芯片有了生命。
时钟（CLK）： 提供工作的节拍，所有数据通信都在时钟的同步下进行。
数据线（DAT0, DAT1, DAT2, DAT3）： 用于传输实际的数据。刚开始可能只用一根（DAT0），后续可以切换到四根并行传输以提高速度。
命令线（CMD）： 用于传输控制命令，比如“你是谁？”、“我要读第X块数据”、“我要写数据到Y块”。
上电复位： 当板子通电的瞬间，SD NAND芯片内部的硬件逻辑会进行一次复位，使自己进入一个已知的、稳定的初始状态。通常，它会处于一种兼容性最强的模式，比如SD模式，并且只使用DAT0这一根数据线进行通信。
这是最关键的一步，由主控制器上的软件（通常是驱动代码）来发起。
进入初始化状态： 主控制器会先保持时钟在一个较低的频率（比如400kHz），然后发送一个特殊的命令 CMD0 。这个命令的作用是让SD NAND强制复位到空闲状态，准备开始初始化流程。
检查电压兼容性： 主控制器发送 CMD8 命令。这个命令像一个“暗号”，会告诉SD NAND：“我支持的工作电压范围是2.7-3.6V，你呢？” SD NAND会回复，确认自己是否支持这个电压。如果支持，对话继续；如果不支持，初始化就会失败。
身份识别与初始化： 接下来，主控制器会反复发送 CMD55 + ACMD41 这一对命令。
CMD55 是一个前缀命令，意思是“下一个命令是应用特定命令”。
ACMD41 是真正的初始化命令，它带有一个参数，告诉SD NAND：“请开始你的初始化过程，并且我是一位支持高容量SD卡（SDHC， >2GB）的主机。”
SD NAND收到后，会开始内部的初始化准备，并在回复中报告自己的状态：“我正在忙，初始化还没完成。”
主控制器会不断地、有耐心地重复发送 CMD55 + ACMD41，直到SD NAND回复说：“好了，我准备好了！” 这时，SD NAND就退出了空闲状态。
读取身份信息（CID, RCA）：
主控制器发送 CMD2，SD NAND会回复它的CID。这是一个全球唯一的标识符，就像身份证号，包含了制造商、产品序列号等信息。
主控制器发送 CMD3，为SD NAND分配一个相对地址（RCA）。在总线上可以有多个SD设备，RCA就像一个简短的外号，方便后续通信时快速寻址。至此，SD NAND进入了传输状态，初始化基本完成。
选择设备并切换模式： 主控制器通过 CMD7 加上刚刚分配的RCA，来“选中”这个SD NAND，使其进入传输状态。
提升通信速度： 此时，主控制器可以将时钟频率从初始的400kHz提升到更高的频率，比如25MHz、50MHz甚至更高，以实现高速数据传输。
总线宽度切换： 为了提高读写速度，主控制器可以发送命令 CMD55 + ACMD6，将数据线从默认的1位（DAT0）切换到4位（DAT0-DAT3）模式。这相当于把单车道高速公路扩建成了四车道，数据吞吐量大大增加。
现在，一切准备就绪，主控制器可以像读写普通硬盘一样对SD NAND进行操作了。
读操作： 主控制器发送 CMD17（读单个块） 或 CMD18（读多个块） 命令，后面跟着要读取的逻辑块地址（LBA）。SD NAND内部的控制器会找到这个地址对应的物理存储单元，将数据读取出来，并通过数据线（DAT0-DAT3）发送给主控制器。
写操作： 主控制器发送 CMD24（写单个块） 或 CMD25（写多个块） 命令，后面跟着要写入的LBA地址，然后将要写入的数据通过数据线发送给SD NAND。SD NAND的控制器会负责将数据写入到对应的存储单元中。
所以，核心在于： SD NAND不仅仅是一个被动的存储颗粒（像Nor Flash那样直接通过地址线控制），它内部集成了一个智能的控制器。这个控制器实现了复杂的SD物理层协议。主控制器通过发送标准化的命令来与这个内置控制器进行“对话”，由内置控制器去完成所有复杂的底层操作，如坏块管理、磨损均衡、ECC校验等，最终将简单的“块设备”接口呈现给主机。
这就是为什么焊接好后，只要主控端的SD/MMC主机控制器驱动正确，就能像使用一个普通磁盘一样轻松读写SD NAND的原因。
