SDNAND怎么进入SPI模式

SDNAND 进入 SPI 模式的关键，是在首次上电时，通过在发送 CMD0 命令的同时将 CS（片选）信号拉低来实现模式切换。

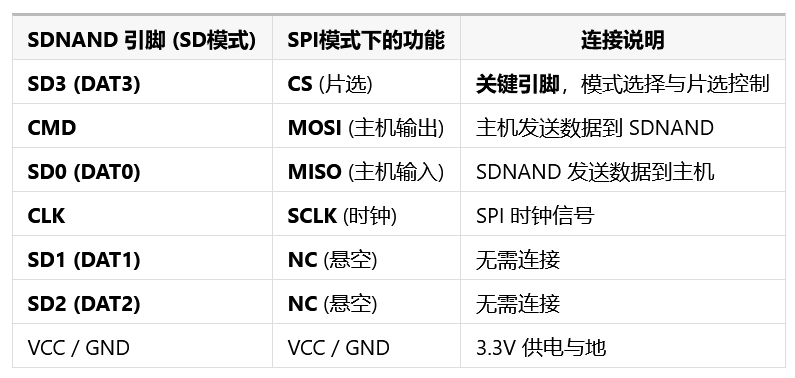

硬件连接：引脚功能复用

在 SPI 模式下，SDNAND 的部分引脚功能会发生变化，硬件连接需对应调整。

硬件设计要点：

• 上拉电阻：在 CS、MOSI、MISO 线上建议添加 10kΩ 上拉电阻，保证总线空闲状态稳定。

• 电源去耦：VCC 与 GND 间需并联 0.1μF + 10μF 电容。

• 供电能力：建议电源能提供不小于 200mA 的电流。

式切换机制：一次性的锁定

SDNAND 上电后默认处于 SDIO 模式。要切换到 SPI 模式，必须满足以下条件：

• 时机：必须在首次上电后的初始化阶段完成。

• 动作：在发送 CMD0 (GO_IDLE_STATE) 命令时，将 CS 引脚拉低。

• 结果：一旦成功，SDNAND 将永久锁定在 SPI 模式，后续所有通信都遵循 SPI 协议，无法再通过命令切回 SDIO 模式。

SPI 模式初始化命令序列

SPI 模式的初始化遵循标准 SD 协议的简化流程，核心步骤如下：

1. 上电与时钟同步：

• 将 SPI 时钟设置为低速模式 (0 - 400kHz)。

• 在 CS 为高电平的情况下，发送至少 74 个时钟周期，确保芯片内部电路稳定。

2. 模式切换与复位：

• 将 CS 拉低。

• 发送 CMD0 (参数 0x00000000)，使卡进入 IDLE 状态并锁定为 SPI 模式。

3. 电压与协议检测：

• 发送 CMD8 (参数 0x000001AA)，检测卡是否支持 SD 2.0 协议及工作电压。

4. 初始化卡 (协商工作条件)：

• 循环发送 CMD55 + ACMD41，直到 ACMD41 的响应返回 0x00，表示初始化完成。此过程需设置超时。

5. 读取 OCR 寄存器：

• 发送 CMD58 读取 OCR 寄存器，确认卡的工作电压和寻址方式（如是否为 SDHC 卡，采用块寻址）。

6. 设置扇区大小：

• 发送 CMD16 (参数 0x00000200)，将扇区大小设置为 512 字节。

7. 切换高速时钟：

• 初始化完成后，可将 SPI 时钟提升至最高 25MHz，进入数据传输阶段。

软件配置要点

• 驱动差异：SPI 模式的驱动程序与 SDIO 模式完全不同，需要独立的 SPI 底层驱动。

• 命令格式：SPI 模式下的命令是 6 字节格式，所有命令都受 CRC 保护。

• 利用现成库：对于 STM32 等平台，可以利用 FATFS 等文件系统库来简化文件操作，但底层仍需正确实现上述 SPI 初始化序列。

关键注意事项

• 上电时序：确保电源电压在 0.1ms 至 35ms 内平稳上升，且在 0.5V 以下保持至少 1ms。

• CS 信号管理：在发送命令和接收响应的整个过程中，CS 必须保持低电平，通信结束后再拉高。

• 速度权衡：SPI 模式使用单线传输，速度低于 SDIO 模式的 4 线并行，适合对速度要求不高但需要简化设计的场景。

• 初始化失败：如果初始化不成功，需检查 CS 是否在发送 CMD0 时可靠拉低，以及上电时序和时钟是否满足要求。

SDNAND 的 SPI 模式切换是一次性的硬件锁定过程。核心在于硬件上正确复用引脚，并在首次上电初始化时，通过 CMD0 + CS 低电平的组合操作完成模式选择。
