杰理主控无法读取SD NAND可能是哪些硬件问题导致的？

杰理主控无法读取 SD NAND 的硬件问题通常涉及连接、供电、信号质量和兼容性等方面。以下是可能的原因及排查方法：

1. 连接问题

1.1 引脚连接错误

• 常见错误：

• SPI/SDIO 引脚接反（如 CLK 与 CMD、MOSI 与 MISO 错位）。

• 4 线 SDIO 模式下 DAT1~DAT3 未连接。

• 杰理主控的 SPI/SDIO 引脚未配置为复用功能（默认为 GPIO）。

• 排查方法：

• 对照数据手册核对引脚定义，使用万用表测量通断。

• 检查 PCB 走线是否存在短路或断路。

1.2 接触不良

• 表现：间歇性读取失败或不稳定。

• 排查方法：

• 检查排针、插座是否松动，重新插拔。

• 观察焊点是否有虚焊、冷焊（可用放大镜检查）。

2. 供电问题

2.1 电压异常

• 常见问题：

• VCC 电压低于 3.0V（SD NAND 通常工作在 3.3V±5%）。

• 电源内阻过大，导致负载时电压跌落（如写入时电压 < 3.0V）。

• 排查方法：

• 用万用表测量 SD NAND 的 VCC 引脚，静态电压应稳定在 3.3V。

• 写入数据时监测电压波动，波动应 < 100mV。

2.2 电源时序错误

• 问题机制：

• SD NAND 要求 VCC 先于 IO 引脚稳定（部分芯片要求 VCC 上升时间 < 100ms）。

• 杰理主控复位时序与 SD NAND 不匹配。

• 排查方法：

• 用示波器观察 VCC 上升沿和主控复位信号的时序关系。

• 增加延时，确保 VCC 稳定后再初始化 SD NAND。

3. 信号质量问题

3.1 上拉 / 下拉电阻缺失

• SDIO 必备配置：

• CMD 和 DAT 线需 10kΩ 上拉到 VCC。

• 部分 SD NAND 的 WP（写保护）引脚需下拉到 GND。

• 排查方法：

• 断电测量电阻阻值，通电测量信号空闲电平（应为 3.3V）。

3.2 信号干扰

• 干扰源：

• 高速信号线（如 USB、SPI Flash）与 SDIO 线平行走线。

• 开关电源的高频噪声耦合到信号线上。

• 排查方法：

• 用示波器观察信号波形，检查是否有振铃、毛刺或噪声。

• 缩短信号线长度，增加地平面隔离。

3.3 电平不匹配

• 典型场景：

• 杰理主控 IO 为 3.3V，而 SD NAND 要求 1.8V 信号。

• 解决方案：

• 添加电平转换芯片（如 TXS0108E）。

4. 兼容性问题

4.1 驱动能力不足

• 表现：

• 杰理主控的 IO 引脚无法提供足够电流驱动 SD NAND。

• 排查方法：

• 测量信号高电平（应≥2.4V）和低电平（应≤0.4V）。

• 解决方案：

• 添加信号缓冲器（如 74HC245）。

4.2 时序不匹配

• 问题原因：

• 杰理主控的 SPI/SDIO 时序参数（如 CLK 极性、相位）与 SD NAND 不兼容。

• 排查方法：

• 用逻辑分析仪抓取 CLK、MOSI、MISO 信号，对比数据手册时序图。

5. 硬件损坏

5.1 SD NAND 芯片损坏

• 判断方法：

• 替换同型号 SD NAND，若问题消失则原芯片损坏。

• 测量 SD NAND 的 VCC 与 GND 之间阻值（正常应 > 10kΩ）。

5.2 杰理主控 SPI/SDIO 模块故障

• 测试方法：

• 用主控的其他 SPI/SDIO 引脚连接 SD NAND，观察是否正常工作。

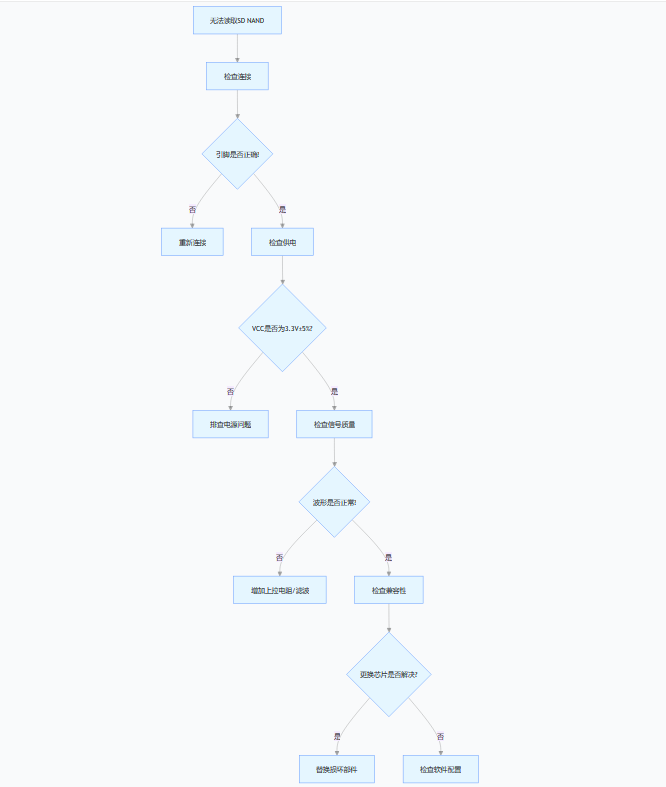

6. 排查流程图

7. 硬件问题速查表

通过以上步骤逐一排查，可定位 90% 以上的硬件问题。若问题仍未解决，请提供具体的硬件连接图、示波器 / 逻辑分析仪波形截图，以便进一步分析。
