SD NAND SPI模式三线制不可行分析

根据技术资料和行业实践，SD NAND在SPI模式下不支持半双工三线制（即共用一根双向数据线的模式）。以下是综合分析：

1. SD NAND的SPI模式接口定义

• 在SPI模式下，SD NAND的标准接口需要以下信号线：

• CS（片选）：由SD3引脚复用（低电平有效）。

• CLK（时钟）：单向输入，由主机提供。

• DI（数据输入）：对应SD模式下的CMD引脚，用于主机向SD NAND发送数据。

• DO（数据输出）：对应SD模式下的DAT0引脚，用于SD NAND向主机返回数据。

• 因此，SPI模式需至少4条独立信号线（CS、CLK、DI、DO），本质上是全双工四线制（尽管实际传输是半双工）

2. 三线半双工模式的不可行性

• 协议限制：SD物理层规范（SD Physical Layer Specification）要求SPI模式下数据输入（DI）和数据输出（DO）必须分离。这是因为在命令响应阶段，主机需持续发送指令，同时SD NAND需返回状态数据，两者需独立通道。

• 初始化要求：SD NAND的初始化流程（如CMD0、CMD8等）要求主机与设备交替发送指令和接收响应，无法通过单数据线实现分时复用。

• 硬件设计：所有公开的参考设计（如STM32接线图）均明确区分DI和DO，且未提及共用数据线的方案。

3. 替代方案建议

若需减少连线数量，可考虑以下方案：

• 四线SPI模式：尽管需4条线，但这是最稳定且广泛兼容的方案，最高时钟频率可达50MHz（SD模式）或25MHz（SPI模式）。

• SDIO模式（推荐）：若MCU支持SDIO接口，建议使用4位SDIO模式（仅需CMD、CLK、DAT0-3共6线），速率显著高于SPI模式。

• 软件模拟SPI：对于无硬件SPI接口的MCU，可通过GPIO模拟SPI时序，但仍需独立DI/DO引脚。

4. 硬件设计关键点

• 上拉电阻：需在CMD、DAT0-3线上添加10kΩ上拉电阻，避免总线浮动。

• 电压匹配：确保MCU与SD NAND均为3.3V电平（范围2.7~3.6V），否则需电平转换器。

• 去耦电容：在VCC与GND间并联0.1μF和10μF电容，抑制电源噪声。

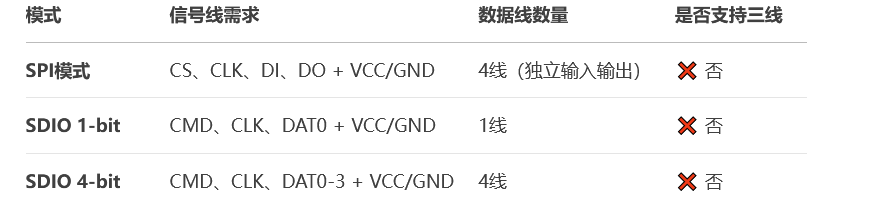

总结：接口模式对比

建议：若MCU引脚资源极度紧张，可选用小封装SD NAND（如LGA-8）并通过优化布线减少占用面积36，但无法规避四线SPI的硬件要求。
