SD NAND挂载失败实战：CD接地仍无法识别的全志T113硬件级排查

SD NAND无法挂载问题（CD已接地、主控为T113、TF卡可正常使用），结合搜索结果中的典型案例和技术分析，以下是系统化的排查方案：

一、硬件排查要点

1. 电源与滤波电路

• SD NAND对电源波动敏感（典型需求：3.3V±10%），检查供电电压是否稳定，并在VCC与GND间并联 10μF电解电容+0.1μF陶瓷电容 抑制噪声。

• 若使用LDO供电，确认电流输出能力≥200mA（突发读写时峰值电流较高）。

2. 写保护（WP）引脚处理

• SD NAND的WP引脚必须接地，否则会被识别为写保护状态（表现为只读或无法挂载）。

• 测量WP引脚对地电阻，应接近0Ω（虚焊或悬空会导致永久写保护）。

3. 信号完整性

• CLK、CMD、DAT0等高频信号线长度≤50mm，且需等长走线（偏差<5mm）。

• 在数据线（DAT0/CMD）上加 10kΩ上拉电阻（部分SD NAND内部已集成，需确认规格书）。

4. CD引脚的正确连接

• CD（Card Detect）接地表示"卡始终存在"，但部分主控要求上拉电阻+CD接地触发检测。

• 验证T113的CD引脚电平：用万用表测量CD引脚电压，插入SD NAND时应为低电平（<0.4V），否则检查线路阻抗。

二、软件配置要点

1. 设备树（DTS）配置

• 确认T113的SMHC控制器已启用且指向正确引脚（例如SMHC1需在设备树中激活）

&smhc1 {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&sdc1_pins>; // 确认引脚组与硬件匹配
    bus-width = <1>;          // 1线模式，若支持4线可改为<4>
};

检查CD信号映射：部分驱动要求cd-gpios属性显式声明接地（如cd-gpios = <&pio 1 2 GPIO_ACTIVE_LOW>）

驱动与文件系统兼容性

• SD NAND需格式化为FAT32（512MB容量建议用mkfs.fat -F 32 /dev/mmcblkX格式化）。

• 在内核中启用以下配置：

CONFIG_MMC=y
CONFIG_MMC_SUNXI=y          # 全志SD/MMC驱动
CONFIG_MMC_BLOCK_MINORS=8   # 支持多分区

排查只读模式问题

• 若系统挂载为只读，检查：

• 内核是否检测到写保护（dmesg | grep "write protect"）。

• 驱动是否忽略WP（临时方案：在SDHCI驱动中注释写保护检测代码）

三、系统调试方法

1. 内核日志分析

• 是否识别到卡（mmc0: new high-speed SD card...）。

• 容量识别是否正确（512MB应显示488.0 MiB）。

• 错误代码（如-110表示超时，-6表示未找到设备）

• 上电后执行dmesg | grep -i mmc，关注以下关键信息：

手动触发SD卡初始化

echo 1 > /sys/class/mmc_host/mmc0/rescan  # 强制重新检测卡cat /proc/partitions                       # 查看是否出现mmcblk0

• 示波器诊断信号

• CLK信号：上电后应有400kHz初始化时钟（后升至25MHz）。

• CMD信号：复位命令（CMD0）应有0x40前缀脉冲1。

• 若CLK无输出，检查T113的SMHC时钟配置（需在设备树启用时钟控制器）。

四、替代方案建议

1. 启用SDIO调试模式
   在内核启动参数添加mmc.debug=1，输出详细通信日志（分析CMD8/CMD55等关键命令响应）。

2. 硬件飞线验证

• 将SD NAND通过杜邦线直连T113的SD0引脚（避开当前PCB可能存在的阻抗问题）

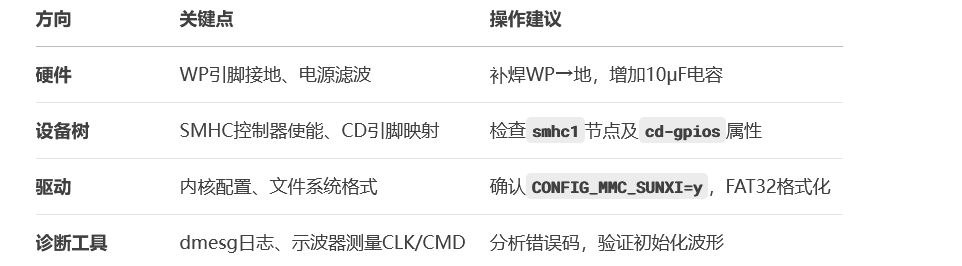

排查总结表

若以上步骤无效，可尝试在uboot阶段执行mmc list和mmc dev 1强制初始化，若uboot能识别则问题在Linux驱动。
