SDNAND手工焊接问题分析

手工焊接不同型号芯片出现性能差异是电子制造中的常见问题，根本原因在于焊接工艺的微观不一致性。以下是系统性分析及解决方案：

一、热损伤：最隐蔽的杀手

1. 温度过载

• 烙铁温度＞350℃或接触时间＞3秒 → 芯片内部键合线熔断（金线熔点280℃）

• 症状：芯片彻底失效或间歇性故障

• 验证：X光透视检查键合线状态

2. 热应力裂纹

• 焊接后急速冷却（如用压缩空气） → 硅晶圆与封装基板CTE不匹配产生微裂纹

• 症状：常温能工作，低温/振动环境失效

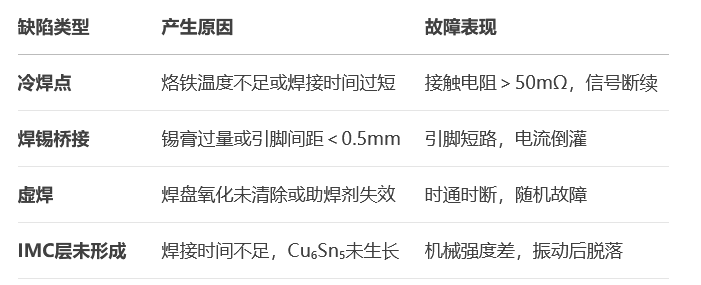

二、焊接界面缺陷：肉眼不可见的风险

关键数据：优质焊点要求IMC层厚度1-3μm（需245℃±5℃维持2-3秒）

三、静电放电（ESD）损伤：不可逆的破坏

• 人体静电电压：日常动作可达8-15kV（远超芯片耐受的500V）

• 损伤机制：

• 栅极击穿（CMOS器件最脆弱）→ 漏电流增大

• 金属熔融（放电能量＞1mJ）→ 永久短路

• 预防措施：

• 焊接台接地电阻＜4Ω

• 使用离子风机消除静电荷

• 操作者戴防静电手环（阻抗1MΩ）

四、工艺控制解决方案

✅ 四步焊接法（以QFN封装为例）

1. 预处理

• 焊盘涂覆助焊剂（推荐乐泰NC-559）

• 芯片预镀锡（锡膏厚度0.1mm）

2. 对位焊接

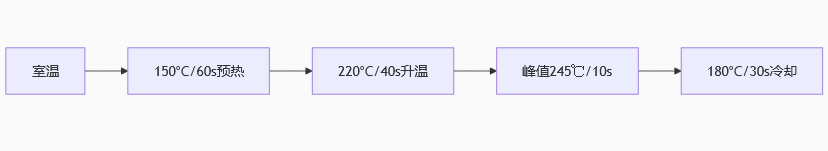

• 热风枪温度曲线：

• 检测修复

• 用立体显微镜（40倍）检查焊点光晕效应

• 桥接点用铜编织带吸除多余焊锡

• 老化测试

• 85℃烘烤2小时 → 循环温冲（-40℃~125℃, 5次）→ 振动测试10G@100Hz

极建议：过程量化控制

1. 温度：烙铁头实时测温（推荐白光FX-951温控焊台）

2. 时间：每个焊点加热≤2秒（用秒表严格计时）

3. 压力：烙铁头压力0.5-1N（相当于100g砝码重量）

4. 焊锡量：直径0.3mm锡丝，每引脚进锡1.5mm

案例数据：某工厂实施量化控制后，焊接不良率从12.7%降至0.8%。手工焊接的稳定性核心在于消除人为不确定性，将工艺参数转化为可执行的数字标准。
