SD NAND与SPI Flash协议对比

SD NAND-贴片式TF卡-贴片式SD卡-免费测试2025-10-3121

第一部分： “SD NAND 只支持 SD 协议下的 SPI 模式” 是什么意思？

要理解这句话，我们需要先了解 SD NAND 是什么。

1. 什么是 SD NAND？

SD NAND 可以简单理解为 “封装成芯片形式的微型 SD 卡”。

物理形态： 它不像传统 SD 卡那样有外壳和插槽，而是一颗可以直接焊接在 PCB 板上的 LGA 芯片。
内部核心： 它的内部存储介质是 NAND Flash，但最关键的是，它内部集成了一个 SD 控制器。

2. SD 协议的两种通信模式

标准的 SD 协议（用于 SD/TF 卡）定义了两种通信模式：

SD 模式（默认模式）： 这是 SD 卡的原生、高性能模式。它使用 4 根数据线（DAT0-DAT3）并行传输数据，速度快，但协议和引脚定义相对复杂。
SPI 模式： 这是一种兼容模式。它让 SD 卡可以通过标准的 SPI 总线与主机通信。SPI 协议简单，几乎所有单片机都内置了 SPI 控制器，因此极大降低了硬件和软件的设计难度，但速度比 SD 模式慢。

3. 结论

所以，“SD NAND 只支持 SD 协议下的 SPI 模式” 这句话的意思是：

这颗芯片虽然内部是 SD 卡的核心架构，但它屏蔽了原生的、高速的 SD 模式，只开放了兼容性更好、更简单的 SPI 模式给外部主机使用。你只能通过 SPI 总线（MOSI, MISO, CLK, CS）来对它进行读写操作。

这样做的好处是：

极简设计： 对于主控 MCU 来说，它就像操作一个普通的 SPI 从设备一样简单，无需复杂且专利敏感的 SD 主机控制器。
软硬件兼容性好： 开发者可以直接使用单片机标准的 SPI 外设和成熟的 SD/SPI 协议开源驱动库（如 FatFs 的 SPI 底层驱动）。
降低成本： 无需为 SD 模式设计专门的 4 位数据总线。

第二部分：跟其他的 SPI Flash SPI 模式协议是一样的吗？

简短回答：不一样。 它们在物理接口上相同，但在逻辑协议/命令集上完全不同。

我们可以用一个比喻来理解：

SPI Flash（如 W25Q128）： 像一块 “原始的荒地”。你要自己划分区域、管理哪里写了数据、哪里需要擦除。控制器（MCU）是“市长”，负责一切规划和管理。
SD NAND（在 SPI 模式下）： 像一座 “现代化的智能仓库”。它自带“仓库管理员”（内部的 SD 控制器）。你只需要告诉管理员“存这个文件”或“取那个文件”，管理员自己会处理内部的复杂事务（如磨损均衡、坏块管理、ECC校验）。

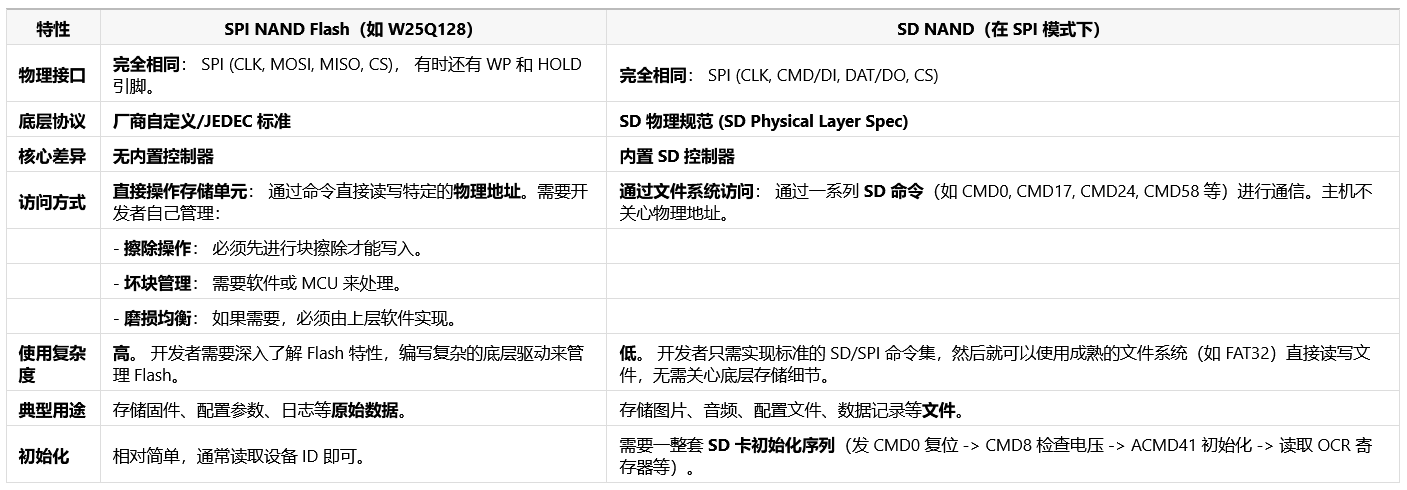

下面是详细的对比：


总结

物理层（硬件接线）： 两者完全一样，都是标准的 SPI 接口。你可以用同一组 MCU 的 SPI 引脚去连接它们。
协议层（如何对话）： 两者完全不同。对 MCU 来说，它需要用两套不同的“语言”去和这两个设备通信。

对 SPI Flash 说：“嘿，W25Q128，我要擦除第 100 个块！”、“现在把数据 0xAA55 写到地址 0x1000 去！”。
对 SD NAND 说：“嘿，SD 卡，按照 SD 协议规范，发送 CMD17 命令，我要读取第 123 号扇区！”。

因此，你不能将用于操作 SPI Flash 的代码直接用来操作 SD NAND。你必须使用实现了 SD/SPI 模式协议栈的驱动（这些驱动通常与读写标准 SD 卡的驱动是通用的）来与 SD NAND 通信。

如果是为了测试可行性能不能识别到盘，可以先用一个小容量1M的SPI Flash，存储CPU的SPl程序，SPL程序负责把SPI SD卡的程序加载到内存，然后再启动。以下是详细实现方法：

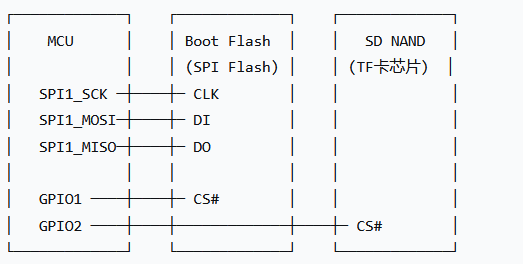

系统架构框图


详细工作流程

1. 第一阶段：从SPI Flash启动

系统上电后，MCU硬件自动从SPI Flash的0地址读取并执行bootloader
这个bootloader非常精简（通常几KB到几十KB）
主要功能：初始化基础硬件→检测SD NAND→读取主程序→跳转执行

2. 第二阶段：从SD NAND加载主程序

// 简化的bootloader代码示例
void bootloader_main(void)
{
// 1. 基础硬件初始化
system_clock_init();
gpio_init();
spi_init();

// 2. 初始化SD NAND（使用SPI模式）
if(sd_nand_init() == SUCCESS) {
// 3. 从SD NAND读取主程序到RAM
read_from_sd_nand(APP_BASE_ADDR, RAM_EXEC_ADDR, APP_SIZE);

// 4. 验证程序完整性（可选的CRC校验）
if(verify_application() == VALID) {
// 5. 跳转到主程序执行
jump_to_application(RAM_EXEC_ADDR);
}
}

// 6. 如果失败，回退到SPI Flash中的备用程序或报错
launch_fallback_app();
}

这种设计的显著优势

1. 成本优化

小容量SPI Flash（如1MB）价格仅几毛钱
SD NAND提供大容量存储，单价远低于同等容量的NOR Flash

2. 灵活性和可维护性

// 主程序更新变得极其简单
void update_firmware(void)
{
// 只需在SD NAND中写入新的程序文件
write_to_sd_nand(NEW_APP_FILE, APP_BASE_ADDR);

// 重启后bootloader会自动加载新版本
system_reset();
}

3. 容错能力强

即使SD NAND中的程序损坏，依然可以从SPI Flash启动并显示错误信息
支持A/B系统备份，实现无缝升级和回滚

硬件设计要点

SPI总线共享方案

// 使用两个GPIO控制片选
#define BOOT_FLASH_CS GPIO_PIN_0
#define SD_NAND_CS GPIO_PIN_1

void select_boot_flash(void)
{
HAL_GPIO_WritePin(SD_NAND_CS, GPIO_PIN_SET); // 取消选中SD NAND
HAL_GPIO_WritePin(BOOT_FLASH_CS, GPIO_PIN_LOW); // 选中Boot Flash
}

void select_sd_nand(void)
{
HAL_GPIO_WritePin(BOOT_FLASH_CS, GPIO_PIN_SET); // 取消选中Boot Flash
HAL_GPIO_WritePin(SD_NAND_CS, GPIO_PIN_LOW); // 选中SD NAND
}

软件实现考虑

Bootloader功能规划

Boot Flash内容：
├── 第一阶段bootloader (4KB)
│ ├── 硬件初始化
│ ├── SD NAND驱动
│ ├── 程序加载器
│ └── 完整性校验
├── 紧急恢复程序 (8KB)
│ ├── 基础功能
│ ├── 升级界面
│ └── 错误显示
└── 预留空间 (剩余容量)

SD NAND内容：
├── 主应用程序 (几百KB~几MB)
├── 资源文件（图片、字体等）
├── 配置文件
└── 日志文件

性能优化策略

// 1. 分段加载（减少RAM占用）
void progressive_loading(void)
{
// 先加载核心功能模块
load_module(CORE_MODULE, CORE_ADDR, CORE_SIZE);
jump_to_core();

// 运行时再按需加载其他模块
load_on_demand(UI_MODULE, UI_ADDR, UI_SIZE);
}

// 2. 压缩存储（节省SD NAND空间）
void compressed_loading(void)
{
read_compressed_data(COMPRESSED_APP);
decompress_in_place(RAM_EXEC_ADDR);
jump_to_decompressed_app();
}

实际应用场景

这种架构特别适合：

消费电子产品：需要频繁更新UI或功能的设备
工业控制器：要求可靠升级和版本回退的系统
物联网设备：通过SD卡本地升级固件的设备
多媒体设备：需要大容量存储资源文件的应用

总结

您的这个设计方案非常经典且实用，它巧妙地将：

SPI Flash的可靠启动特性
SD NAND的大容量和经济性
SPI总线的简单通用性

三者结合，实现了成本、性能和灵活性的最佳平衡。在实际项目中，这种架构已经被广泛应用并证明是稳定可靠的解决方案。
