SDNAND芯片烘烤温度与时间选择分析

这是一个非常专业且重要的问题，涉及到电子行业（特别是芯片封装）的MSD（潮湿敏感器件）处理。

核心结论：有区别，而且区别很大。 这三种方案不仅仅是时间不同，其背后的物理原理、适用场景和潜在风险都有显著差异。

简单来说，这是一个 “温度 vs. 时间” 以及 “安全性 vs. 效率” 的权衡。

下面我们进行详细分析：

核心原理：为什么需要烘烤？

在烘烤除湿时，我们主要对抗的是水分在塑料封装材料（如环氧树脂）中的扩散 过程。

• 温度越高，水分子的动能越大，扩散速度越快，就越容易从材料内部迁移到表面并蒸发。

• 时间越长，给水分扩散和排出的过程就越充分。

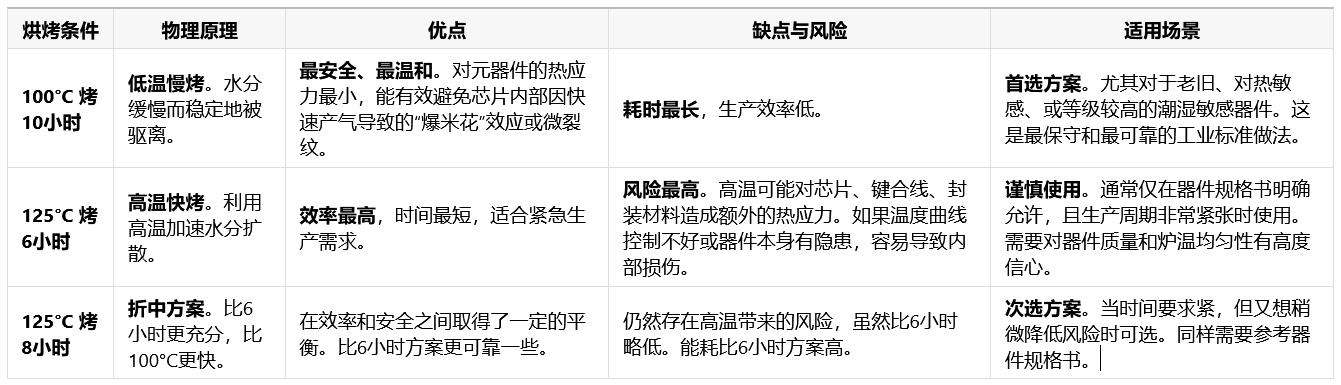

三种方案的详细对比

关键考量因素与最终建议

1. 遵循器件规格书是第一原则
   最重要的参考文件是元器件制造商提供的潮湿敏感等级（MSL）标签和数据手册。手册中会明确规定推荐的烘烤温度和时长。如果手册规定只能用125°C，那就不能用100°C；反之亦然。

2. 安全性的本质区别

• 100°C方案：温度低于水的沸点，水分蒸发相对平缓，内部蒸汽压力小，像“文火慢炖”，安全性最高。

• 125°C方案：温度远高于水的沸点，芯片内部水分会迅速汽化，产生较大压力。如果扩散速度跟不上，就可能像“高压锅”一样，从内部撑开封装，造成不可见的损伤。8小时比6小时给了更多时间让压力释放，因此风险稍低。

3. 能耗与成本
   125°C的能耗通常高于100°C，但因为时间短，总能耗可能更低。但综合考虑到产品良率和潜在报废风险，100°C方案的总成本可能反而更低。

总结

• 有没有区别？ 有巨大区别。

• 如何选择？

• 追求可靠性和安全性： 优先选择 100°C / 10小时。这是最稳妥、伤害最小的方案。

• 追求生产效率且器件允许： 可以考虑 125°C，但 8小时 比 6小时 更值得推荐，因为它提供了一个重要的安全余量。

• 绝对不能自行发明一个不在规格书范围内的温度和时间组合。

最终建议： 在没有得到器件厂商明确指导的情况下，始终默认使用 100°C 烘烤 10小时（或更长时间）的方案，这是电子组装行业公认的“黄金标准”，能最大程度地保护您的元器件和产品质量。
