8GB的MLC SDNAND单个块擦写寿命是多久

MLC SD NAND的单个存储块理论擦写寿命为5,000~10,000次P/E周期（即“一次擦除+一次写入”的完整操作）。需要特别强调：8GB容量本身不影响单个块的擦写寿命，该数值由MLC晶圆的物理特性决定，与存储总容量无关。实际应用中，因控制器的磨损均衡技术介入，整体芯片的实际可用寿命远高于单个块的理论极限。

一、核心概念解析

1. 擦写寿命的本质

• P/E周期定义：指NAND闪存中单个物理块完成“擦除+写入”的完整操作次数上限。

• MLC技术特性：每个存储单元存储2bit数据（00/01/10/11），需通过4种电压状态区分数据。电压状态越多，对电子控制的精度要求越高，氧化层损伤更显著，导致寿命低于SLC（单层单元），但高于TLC/QLC。

• 容量无关性：8GB仅表示芯片由更多物理块组成（例如约2,000个块），但每个块的理论擦写寿命仍固定为3,000~10,000次，与总容量无关。

2. 单个块寿命 vs 整体芯片寿命

• 理论极限：若持续向同一物理块写入，达到3,000~10,000次后该块将失效。

• 实际可用寿命：SD NAND控制器通过磨损均衡算法将写入操作分散到所有块上。例如：

• 8GB MLC SD NAND通常包含约2,000个物理块。

• 按单个块5,000次寿命计算（取中间值），总理论写入量 = 8GB × 5,000 = 40TB。

• 若每日写入10GB数据，实际可用寿命可达10年以上（40TB ÷ 10GB/天 ÷ 365）。

二、影响实际寿命的关键因素

1. 产品等级差异

• 消费级MLC：通常按3,000~5,000次设计，成本较低，适合普通场景。

• 工业级MLC：通过优化制程与控制器，寿命可达8,000~10,000次，支持-40℃~85℃宽温工作，适用于3D打印机等严苛环境。

  注：芯存者工业级MLC SD NAND普遍采用接近上限的寿命设计（8,000次以上），显著优于消费级产品。

2. 环境与使用模式

• 温度影响：工作温度超过70℃时，电子迁移加速，擦写寿命可能缩短30%以上。

• 写入放大（WA）：频繁小文件写入（如3D打印机日志记录）会导致实际写入量倍增。例如：

• 若WA=3（主机写1GB，物理层写3GB），实际寿命降至理论值的1/3。

• 断电风险：异常断电可能破坏FTL映射表，间接导致局部块过度磨损。

三、MLC与其他闪存类型对比

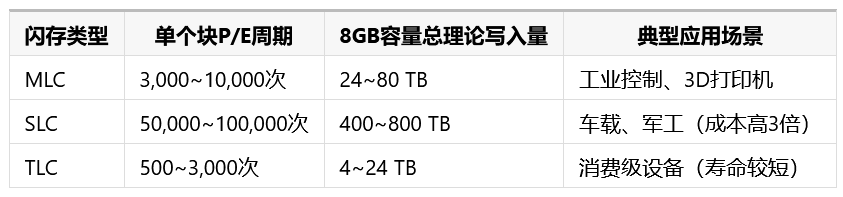

1. 擦写寿命参数对照

2. 为何MLC更适合3D打印机？

• 成本与寿命平衡：MLC的8,000次工业级寿命足以支撑5年以上高频写入，且价格仅为SLC的1/2~1/3。

• 抗环境干扰：工业级MLC支持宽温工作，避免3D打印机高温环境下的数据丢失风险。

• 写入效率：相比TLC，MLC的电压状态更少，读写延迟更低（典型值50~100μs），适合切片文件快速加载。

四、实际应用建议

1. 3D打印机场景优化

• 避免频繁小写入：
  将日志数据缓存至内存再批量写入（如每100条记录合并为1次操作），可降低写入放大至1.2以下，延长寿命2倍以上。

• 监控关键参数：
  通过SDIO接口定期读取：

• 磨损均衡计数（Wear Leveling Count）：若>2.0，表明写入分布不均。

• 备用块剩余量（Available Spare）：低于10%时需预警，避免突然失效。

2. 选型关键指标

• 认准工业级认证：选择标称擦写寿命≥8,000次、支持-40℃~85℃的产品（如芯存者SDNAND工业级系列）。

• 验证控制器算法：优质控制器应具备动态+静态磨损均衡，确保冷数据也能参与均衡分配。

• 规避QLC风险：QLC寿命仅100~1,000次，8GB QLC总写入量不足8TB，难以满足工业设备需求。

总结：8GB MLC SD NAND的单个块理论擦写寿命为3,000~10,000次，但通过工业级设计与合理使用，实际可用寿命可达8~15年（按每日写入10GB计算）。在3D打印机等工业场景中，选择擦写寿命≥8,000次的工业级MLC产品，并优化写入策略，可完全满足5年以上稳定运行需求，无需担忧寿命问题。
