搞过嵌入式的朋友,对TF卡和eMMC这两个器件一定不陌生——一个是前期调试的利器,但可靠性常被诟病;另一个是可靠性拉满,却因寿命问题让人又爱又恨。今天我们就好好聊聊这对“海尔兄弟”。

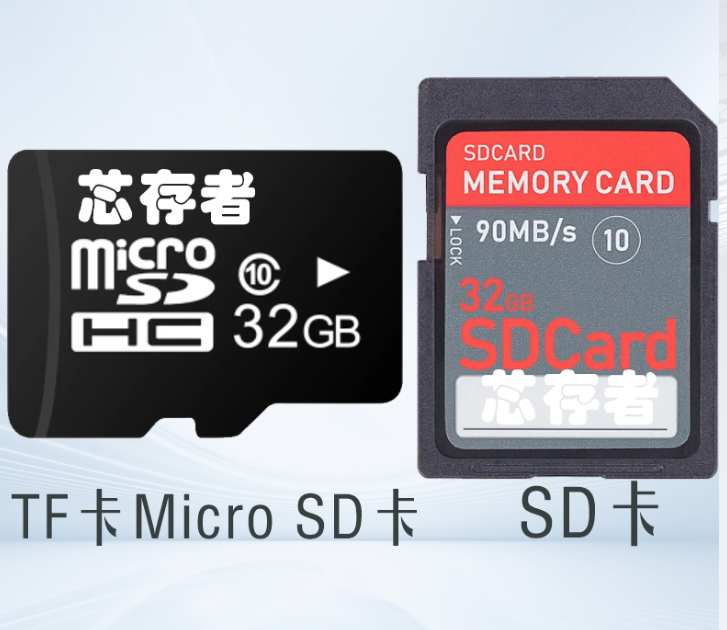

TF(TransFlash)卡经常被误叫做SD卡,正确的叫法是TF卡或Micro SD卡。它的标准尺寸只有15.0mm × 11.0mm × 1.0mm,大概指甲盖大小。真正的SD卡(Secure Digital Card)是早年数码相机、老式笔记本上那种尺寸较大的卡,侧面还带一个机械写保护(Lock)开关。因为体积大,标准SD卡如今用得越来越少,而TF卡凭借小巧、可插拔、方便扩展的优势,大量出现在消费电子、数据记录仪和便携式设备中。
在嵌入式调试初期,TF卡几乎是必备外设。前期程序不成熟时,反复插拔卡更新固件,基本不用担心把板子弄成砖。可优点突出,痛点也突出——它的可靠性让硬件工程师非常头疼。

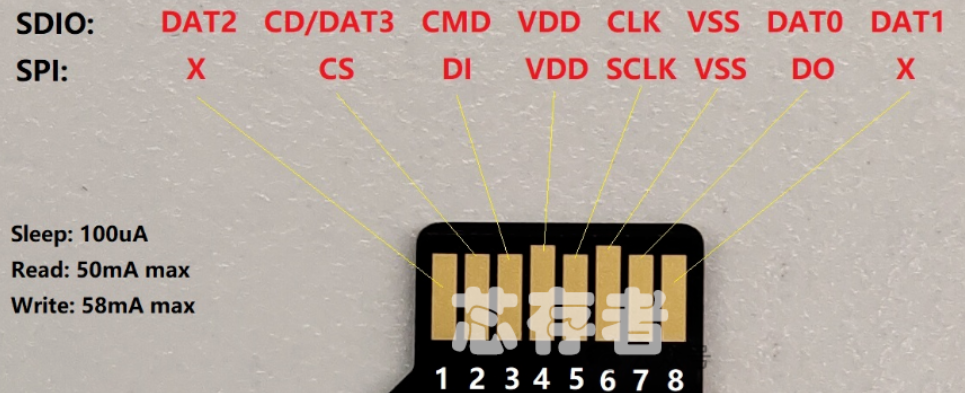

TF卡通过卡座里的弹性触点和卡片表面的铜箔接触来传输信号。一旦弹片存在工艺问题、接触点氧化,或者长期振动下弹片疲劳,8个触点里任意一个失效,卡就歇菜了。需要注意,卡检测信号(CD)既可以和DAT3复用,也可以选用带有独立检测结构的TF卡座,这类卡座能直接把CD信号提供给CPU。不少公司曾因TF卡接触不良的问题频繁收到客诉,品牌和市场都吃了不小的亏。

SD卡由于体积问题用的是越来越少了,相比TF卡多了一个(lock)的物理开关。而TF卡由于小巧,方便扩展和插拔则被广泛用在消费类电子,数据记录仪,便携式设备中。它也是做嵌入式调试时必备的外设,前期调试有啥问题你折腾那张卡就行了,基本不用担心把板子弄成砖。
TF卡有这么多的优点,但是它可靠性问题让广大硬件工程师头疼不已,因为它的信号连通是依靠卡装上去以后,弹片的弹力形变来保证信号传输的。如果弹片本身存在工艺问题,或者接触点发生氧化,或者在长期振动下疲劳,8个触点任意一个发生问题,TF卡就失效了。

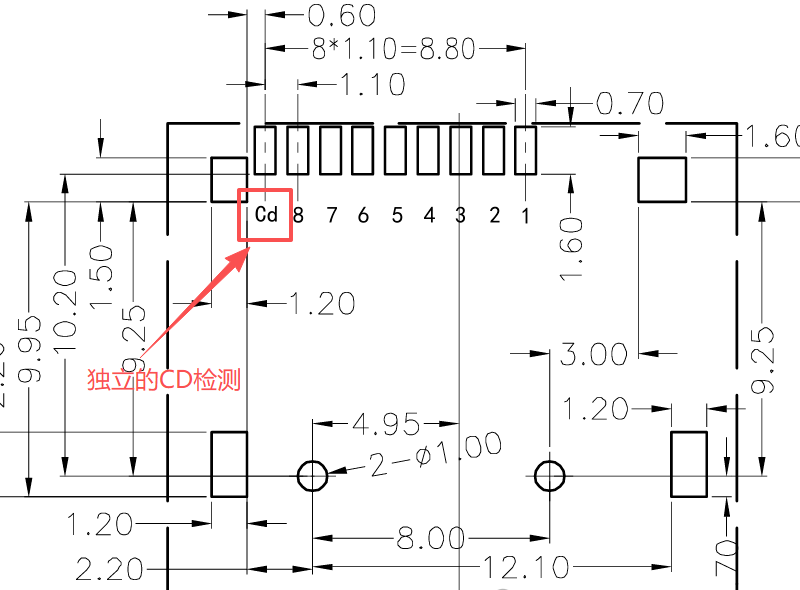

需要注意,CD(卡检测)这个信号可以和DAT3复用,也可以用一些带独立检测卡插入功能的TF卡槽,这种卡槽内部有一个特殊的结构,可以直接把CD信号给到CPU。


很多公司都因为TF卡的问题收到客诉,导致形象受损,在经济和市场上都吞下了苦果。
eMMC(Embedded MultiMediaCard)的数据线包括DAT0~DAT7。和TF卡常用的4位模式比,多了4根数据线。不过如果只跑普通速度、使用DAT0~DAT3这4根线,它们和TF卡在信号定义上几乎一致(DAT0~DAT3、CMD、CLK)。电源方面,eMMC分为VCC和VCCQ,VCCQ是IO电源,可以切换电平:高速模式下需要1.8V,很多工程师发现高速总调不通,最后才发现VCCQ被固定接成了3.3V,这个点要特别注意。
eMMC直接焊接在PCB上,不存在接触不良问题,可靠性秒杀TF卡。但寿命,又是另一桩操心事。
从硬件底层看,两者都是“NAND Flash介质 + 协议控制器 + 封装”的结构。但eMMC像一辆配置齐全的豪华车,TF卡则更像经济实用的买菜车。eMMC最主流的是eMMC 5.1标准,HS400高速接口,最高速率400MB/s(需要增加Data Strobe信号,IO电平从3.3V切换到1.8V)。TF卡主流采用SD 3.01标准,UHS-I总线,最高速率104MB/s,差距不小。做硬件设计时一定要关注CPU端接口能力,别给只支持低速接口的CPU搭配高速卡,既浪费也跑不满。

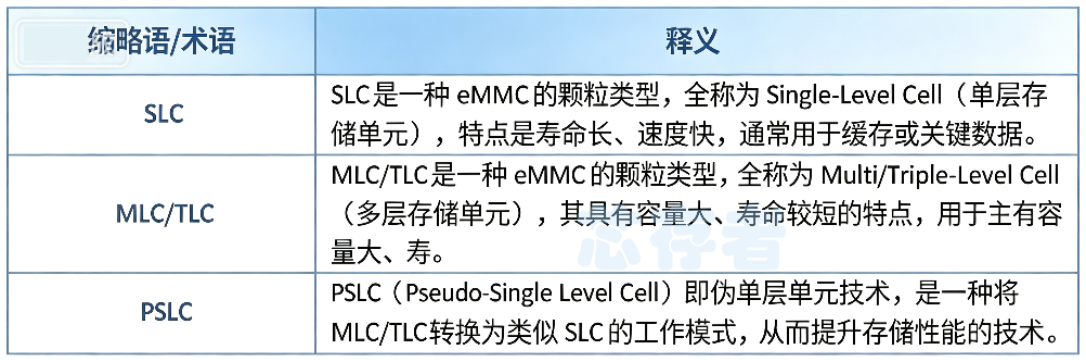

它们的底层都是NAND颗粒。SLC、pSLC、MLC、TLC、QLC……从SLC往QLC走,单位体积内存储密度越来越高,容量能做得更大,但耐久度依次下降。为了兼顾大容量与成本,市面上主流的eMMC常用MLC或TLC颗粒,TLC的P/E擦写次数通常只有3000次上下。
NAND天生就存在坏块,甚至出厂时就允许有坏块,原厂会帮你标记好。这种损坏不可逆,随着擦写次数累积,颗粒逐步磨损,直到无法使用——你的TF卡或eMMC会在某天彻底变砖。一旦损坏,轻则数据丢失用户骂人,重则整个系统宕机,后果很严重。

为了做到大容量,厂商也不得不做出平衡,市面上常用的大容量eMMC用的就是MLC或者TLC颗粒。而NAND 天生就存在坏块的问题,甚至NAND Flash在出厂的时候就允许有坏块,厂家会给你标记出来坏块位置。这种损坏是不可逆的,随着擦写P/E次数增多(TLC的一般只有3000次),颗粒会逐渐磨损殆尽,也就是在不久的未来,你的TF卡,eMMC会彻底变成砖。一旦发生损坏,轻则数据丢失,客户骂人,重则整个系统异常,后果很严重。
既然有这些坑,这两兄弟还能不能用?当然能,用好下面几招,你的存储可以很稳。

1. TF卡可靠性问题解决方案

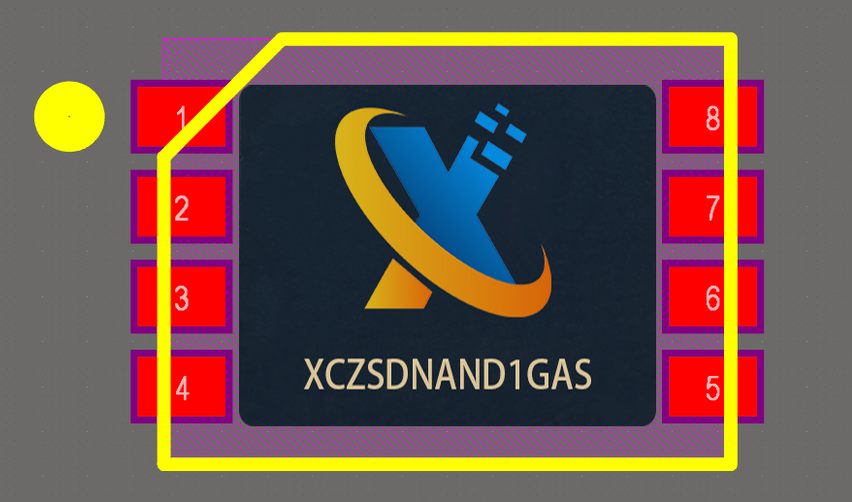

接触弹片的物理问题很难从根本解决,但可以绕开。市面上有一种叫SD NAND的器件,外形类似SPI Flash,使用SDIO接口,通过表贴方式直接焊在板上。它完全规避了卡座接触不良的风险。你可以选择首次固化程序时用USB或其他方式烧录,把这片焊接式存储纯当数据盘来用。目前SD NAND的容量虽然还不算特别大,但在不少场景下已足够。
2. 延长寿命的通用方案(重点)
厂家其实也在努力——磨损均衡、坏块管理等技术已经被广泛应用,eMMC在这方面的实现通常比TF卡更完善。从系统设计者角度,还可以从以下几方面主动优化:
优化写入时机
在软件中建立缓冲机制,将零散数据汇聚到一定阈值后再一次性批量写入。这样可以有效减少实际擦写次数,延缓寿命消耗。
选择合适的文件系统与分区策略
尽量采用对Flash友好的文件系统(如F2FS、SquashFS+overlay等),或把频繁写入的目录挂载到独立分区,避免让文件系统元数据(如FAT表)集中在固定位置被反复擦写。此外,可把只读数据和不常变化的数据分离,减少写放大。
存储方案分流
通过外置SD卡、USB盘甚至NVMe硬盘来分流高频写入的用户数据,降低eMMC的负担。
定期健康巡检
很多eMMC支持通过JEDEC标准获取寿命信息。你可以定期读取ext_csd寄存器中的Device life time estimation(设备寿命预估值),监控擦写次数、坏块数等核心指标,提前发现风险并安排维护。
软件修复机制
TF卡或eMMC偶尔会出现“假失效”——系统无法识别磁盘,但硬件并未损坏。这种情况可以尝试通过发送复位命令(如CMD0、CMD1)或让主机重新走一遍初始化流程来恢复,很多时候能救回来。
硬件掉电保护电路
实际经验表明,存储器在写操作时突然掉电,伤害极大,下次上电极可能直接变砖。除了尝试软件修复,在硬件上设计掉电保护电路非常值得投入。思路是:在电源端增加足够的储能电容,并搭配电压监控芯片,一旦检测到主电源跌落,立刻产生中断通知CPU。CPU趁电容续命的几毫秒内完成当前写操作、卸载文件系统,甚至发送待机指令让eMMC安全下电,这样能有效降低变砖概率,延长使用寿命。具体电路可以在网上查找或一起交流。
容量,价格,交期,供货,售后层面
容量:芯存者SDNAND容量覆盖128MB-64GByte,覆盖大部分产品应用场景。
价格:26块-100左右,比eMMC便宜30%-50%。
交期:每个容量规格备货库存有几KK。
供货:跟晶圆厂签了保供协议,只要客户付款,就能出货。
售后:有专属FAE工程师,线上线下全方位支持,为项目顺利量产保驾护航。
