SDNAND挂载FatFs失败原因

根据您提供的图片和代码信息，问题已经很明确了：您的SD卡没有有效的文件系统，导致f_mount返回FR_NO_FILESYSTEM错误。以下是详细分析和解决方案：

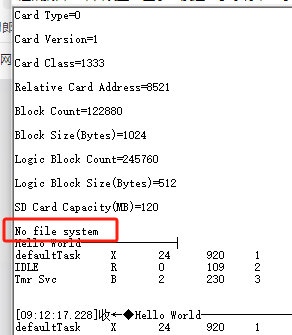

问题分析（基于图片信息）

1. SD卡基本信息：

Card Capacity(MB)=120        // 120MB容量Logic Block Size(Bytes)=512   // 逻辑块大小512字节Block Count=122880            // 物理块数量

• 120MB容量完全支持FAT32格式（FAT32支持32MB~2TB）

• 但系统检测到"No file system"，说明卡上没有有效文件系统结构

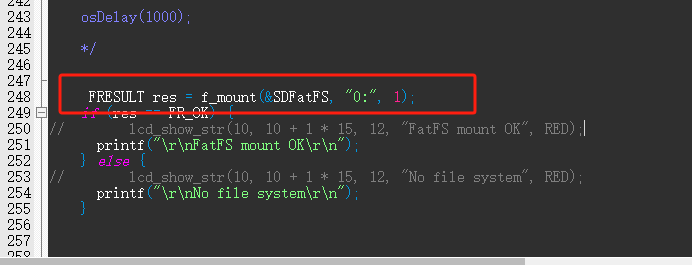

  2.代码问题：

FRESULT res = f_mount(&SDFatFS, "0:", 1);  // 路径"0:"是正确的if(res != FR_OK) {
    printf("No file system
");  // 进入此分支}

• 挂载路径"0:"是正确的（表示第一个驱动器）

• 错误不是路径问题，而是卡本身缺少文件系统

解决方案

✅ 方法1：电脑格式化（推荐）

1. 备份数据（如果卡上有重要数据）

2. 使用SD Card Formatter工具：

• 下载官方工具：SD Association Formatter

• 选择卡并格式化为FAT32格式

• 注意：Windows自带格式化工具可能不彻底，推荐使用此专用工具

✅ 方法2：代码中自动格式化

在挂载失败后添加格式化代码：

// 在f_mount之后检查错误if(res == FR_NO_FILESYSTEM) {
    printf("No filesystem, formatting...
");

    BYTE work[FF_MAX_SS]; // 工作缓冲区（大小=磁盘扇区大小）

    // 执行格式化（FAT32）
    res = f_mkfs("0:", FM_FAT32, 0, work, sizeof(work));

    if(res == FR_OK) {
        printf("Format success! Remounting...
");
        res = f_mount(&SDFatFS, "0:", 1); // 重新挂载
    } else {
        printf("Format failed: %d
", res);
    }}

关键配置检查

在ffconf.h中确保：

#define FF_USE_MKFS     1  // 启用格式化功能#define FF_FS_READONLY  0  // 禁用只读模式#define FF_FS_EXFAT     0  // 120MB卡不需要exFAT

调试建议

1. 验证底层读取：

uint8_t sector0[512];if(disk_read(0, sector0, 0, 1) == RES_OK) {
    // 检查引导签名（偏移510=0x55, 511=0xAA）
    if(sector0[510]!=0x55 || sector0[511]!=0xAA) {
        printf("MBR signature missing!
");
    }}

 2.检测卡状态：

DWORD free_clusters;FATFS* fs;// 尝试获取空闲簇（仅在文件系统存在时有效）if(f_getfree("0:", &free_clusters, &fs) == FR_OK) {
    printf("Filesystem exists!
");}

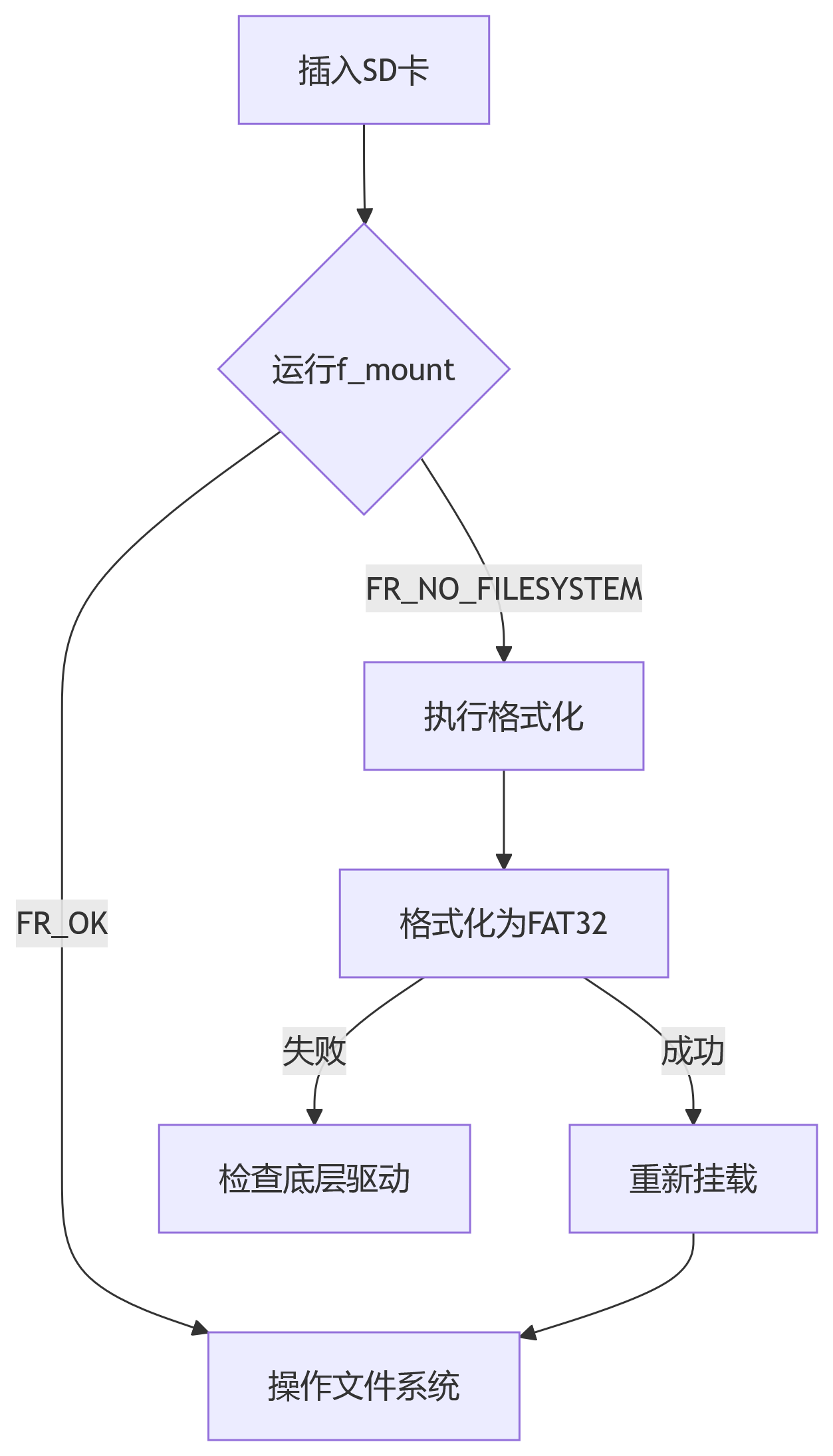

操作流程

重要提示：您的120MB卡应该格式化为FAT32，不是exFAT。大容量卡（>32GB）才需要exFAT，您的卡完全在FAT32支持范围内。

执行格式化后，您应该能看到"Format success!"提示，之后就可以正常使用文件系统操作了。
