STM32G474 驱动 SD NAND 的完整指南

以下是为 STM32G474 驱动 SD NAND 的完整指南，涵盖 SDIO硬件模式 和 SPI模式 的软硬件全流程设计，结合工程实践关键点整理：

一、硬件设计（关键接线）

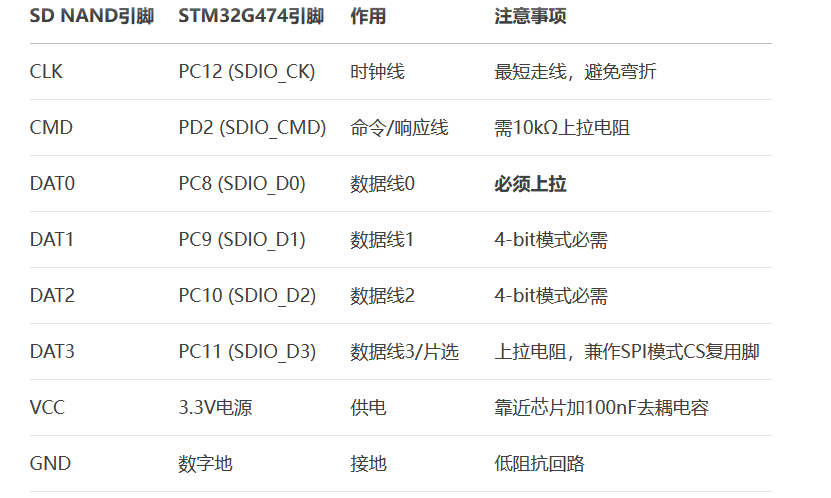

1. SDIO模式（高速，6线制）

电路要点：

• 所有信号线串联 22Ω电阻 匹配阻抗（防反射）；

• DAT0-DAT3、CMD 均接 10kΩ上拉电阻 至3.3V。

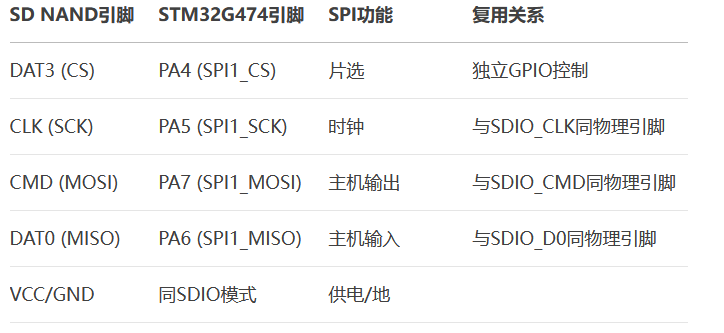

2. SPI模式（省IO，4线制）

注意：

• DAT1/DAT2 悬空；

• MISO（DAT0）建议上拉10kΩ 防浮空。

二、软件驱动步骤（基于HAL库）

SDIO模式初始化流程

// 步骤1：配置SDIO时钟（PLL48CLK分频）RCC_PeriphCLKInitTypeDef sdcfg = {0};sdcfg.PeriphClockSelection = RCC_PERIPHCLK_SDIO;sdcfg.SdioClockSelection = RCC_SDIOCLKSOURCE_PLL48CLK; // 48MHzHAL_RCCEx_PeriphCLKConfig(&sdcfg);// 步骤2：SDIO外设初始化SD_HandleTypeDef hsd;hsd.Instance = SDIO;hsd.Init.ClockEdge = SDIO_CLOCK_EDGE_RISING;hsd.Init.ClockBypass = SDIO_CLOCK_BYPASS_DISABLE;hsd.Init.ClockPowerSave = SDIO_CLOCK_POWER_SAVE_DISABLE;hsd.Init.BusWide = SDIO_BUS_WIDE_4B; // 4-bit模式hsd.Init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_ENABLE;HAL_SD_Init(&hsd);// 步骤3：设置总线速度（50MHz高速模式）HAL_SD_ConfigWideBusOperation(&hsd, SDIO_BUS_WIDE_4B);// 步骤4：挂载文件系统（FATFS）FATFS fs;f_mount(&fs, "", 1); // 挂载SD NAND为0盘符

SPI模式初始化流程

// 步骤1：SPI外设配置SPI_HandleTypeDef hspi;hspi.Instance = SPI1;hspi.Init.Mode = SPI_MODE_MASTER;hspi.Init.Direction = SPI_DIRECTION_2LINES; // 全双工hspi.Init.DataSize = SPI_DATASIZE_8BIT;hspi.Init.CLKPolarity = SPI_POLARITY_LOW;   // SD NAND SPI模式极性hspi.Init.CLKPhase = SPI_PHASE_1EDGE;hspi.Init.NSS = SPI_NSS_SOFT;              // 软件控制CShspi.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_4; // 12MHz (APB2=48MHz)HAL_SPI_Init(&hspi);// 步骤2：CS引脚初始化（独立GPIO）GPIO_InitTypeDef gpio;gpio.Pin = GPIO_PIN_4;gpio.Mode = GPIO_MODE_OUTPUT_PP;gpio.Pull = GPIO_NOPULL;gpio.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOA, &gpio);HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET); // 初始置高// 步骤3：发送SPI模式激活命令（CMD0）uint8_t cmd0[] = {0x40, 0x00, 0x00, 0x00, 0x00, 0x95}; // CMD0 + CRCHAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET); // CS拉低HAL_SPI_Transmit(&hspi, cmd0, 6, 1000); HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);   // CS拉高// 步骤4：初始化SD NAND（发送CMD8, CMD55, ACMD41等）// ...（完整初始化序列参考SD Association Physical Layer Spec）

三、关键调试技巧

SDIO模式常见问题排查

1. 初始化失败（CMD0无响应）

• 检查硬件：CLK是否有波形？VCC电压是否≥3.0V？

• 降低时钟频率：修改 hsd.Init.ClockDiv 为 0xFF（最低速400kHz）逐步调试。

2. 数据写入错误

• 检查上拉电阻：DAT0-DAT3必须上拉；

• 缩短走线长度：信号线＞5cm时需加缓冲器（如SN74LVC245）。

SPI模式注意事项

• 时序要求：SPI模式需严格遵循SD NAND的 SPI Timing Diagram；

• 命令格式：所有命令前缀为 0x40+命令号（如CMD8= 0x48）；

• 响应检测：读响应前先发送 8个时钟脉冲 释放总线。

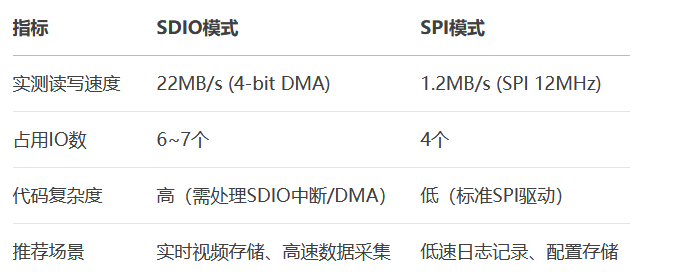

四、性能对比与模式选型建议

选型决策树：

• 若需 ＞5MB/s速度 → 选SDIO模式；

• 若 IO引脚紧张 或 仅需低速访问 → 选SPI模式。

五、进阶优化（提升稳定性）

1. SDIO+DMA传输

// 启用SDIO DMA（减少CPU占用）hdma_sdio.Init.Direction = DMA_MEMORY_TO_PERIPH;HAL_DMA_Init(&hdma_sdio);__HAL_LINKDMA(&hsd, hdmatx, hdma_sdio);HAL_SD_WriteBlocks_DMA(&hsd, pData, WriteAddr, BlockSize, NumOfBlocks);

• SPI模式双缓冲

• 使用 HAL_SPI_TransmitReceive_DMA() 实现乒乓缓存，避免数据断流。

总结：全流程checklist

1. 硬件：

• SDIO模式：6线+上拉电阻+阻抗匹配；

• SPI模式：4线+CS独立控制。

2. 软件：

• SDIO：配置4-bit总线→初始化时钟→挂载FATFS；

• SPI：发送CMD0激活→完整初始化序列→读写数据。

3. 调试：

• 示波器测量CLK/DAT0波形；

• 用 HAL_SD_GetStatus() 捕获错误码（SDIO模式）。

资源推荐：

• STM32CubeMX SDIO配置模板

• SD NAND SPI驱动参考代码

通过此指南可实现 STM32G474对SD NAND的稳定驱动，根据性能需求灵活选择SDIO或SPI模式。
