您这个问题问得非常专业，直接点中了两种芯片在制造和封装工艺上的核心差异。
简单直接的答案是：是的，您猜的“L3”（即MSL等级）是描述这个现象的标准，但这只是“症状”而非“病因”。根本原因在于SD NAND的封装结构更复杂、更致密，其内部更容易因水汽受热膨胀而产生不可逆的物理损坏。

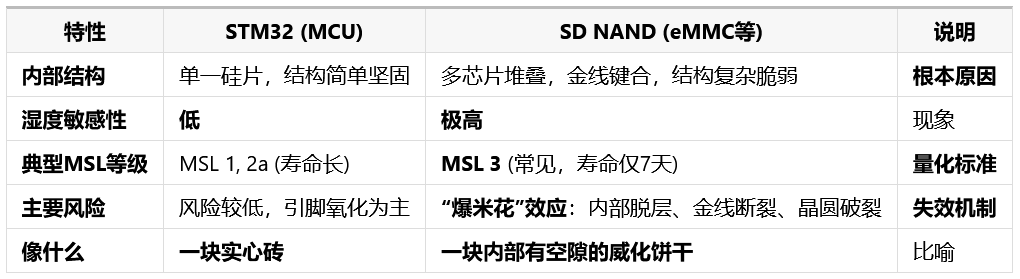

下面我们来详细拆解为什么STM32和SD NAND在湿度敏感性上表现如此不同。
这仍然是两者最根本的差异，就像耐热性的区别一样。
STM32 (微控制器):
结构简单： 基本上是单颗硅晶圆直接封装在塑料化合物中。内部没有复杂的堆叠和空腔。
材料兼容性好： 芯片、引线框架、塑料封装材料之间的热膨胀系数差异相对可控。
芯片面积相对较大： 相对于封装尺寸，其硅晶圆占比较大，结构更稳固。
SD NAND (或eMMC, UFS):
结构复杂（堆叠封装）： 如前所述，它内部至少包含NAND晶圆和控制器晶圆两颗芯片，通过极细的金线键合连接。
存在内部空腔： 在芯片（Die）和封装基板之间，以及芯片与芯片之间，可能存在微小的空隙。这些空腔极易吸收潮气。
材料界面多： 有芯片、粘合胶、基板、金线、塑料封装体等多种材料，它们的吸湿率和热膨胀系数各不相同。
芯片更薄更脆弱： 为了实现堆叠，内部的NAND晶圆通常被研磨得非常薄，机械强度很低。
这是湿度敏感性问题最形象的比喻和根本的失效机制。
吸潮： 当SD NAND暴露在空气中时，塑料封装体（EMC）会吸收空气中的水分。这些水分还会渗透到芯片内部的各种界面和微小的空腔中。
加热： 在回流焊或热风枪焊接时，芯片被急剧加热。
汽化膨胀： 吸收的水分瞬间受热变成水蒸气，体积急剧膨胀（在常压下，水变成水蒸气体积可扩大约1700倍）。
产生压力： 这些高压蒸汽被困在封装内部，无处可逃。
损坏：
封装体开裂： 巨大的压力从内部撑开塑料封装，产生裂缝。这看起来就像爆米花一样，故得此名。
内部脱层： 高压蒸汽导致芯片与基板之间的粘合胶分离（Delamination），金线被拉断或与焊盘脱离。
晶圆破裂： 极其脆薄的NAND晶圆本身可能因应力而破裂。
由于STM32结构简单坚固，内部空腔和界面少，吸收的潮气也少，即使受热产生蒸汽，其产生的压力也不足以破坏坚固的封装结构。而SD NAND复杂脆弱的结构使其完全无法承受这种内部压力。
这正是JEDEC（固态技术协会）制定的标准，用来量化芯片对潮湿的敏感程度。
MSL等级： 分为1、2、2a、3、4、5、5a、6共8个等级。数字越大，敏感性越高，允许的车间寿命越短。
MSL 1: ≤30°C/85% RH 条件下无限车间寿命。
MSL 3: ≤30°C/60% RH 条件下车间寿命为168小时（7天）。这是很多SD NAND/eMMC芯片常见的等级。
MSL 6: ≤30°C/60% RH 条件下车间寿命仅为6小时，并且必须在使用前进行烘烤。
STM32 通常具有较好的MSL等级，很多是 MSL 2a（4周寿命）甚至 MSL 1。这意味着它可以从容地拆封、放在工作台上，等待使用。
SD NAND 通常等级较高，常见为 MSL 3。一旦拆开真空包装袋，必须在168小时（7天） 内完成焊接，否则就必须放回干燥箱保存，或者使用前进行烘烤去湿。
您提到的“L3”很可能就是指 MSL 3 这个等级。
给实践者的建议：
查看数据手册： 务必查阅芯片的Datasheet或封装说明，确认其MSL等级。
妥善存储： 对于SD NAND这类芯片，不立即使用时必须存放在防潮柜（干燥箱）中，并配合湿度指示卡监控。
遵守车间寿命： 拆封后必须在规定时间内（如MSL3是168小时）用完。
烘烤： 如果芯片暴露时间超过规定或怀疑受潮，必须在使用前进行严格的烘烤（例如125°C，24小时），以去除内部潮气。注意：烘烤温度和时长必须严格遵循规格书，否则会损坏芯片。
所以，您的观察完全正确。STM32的“耐造”和SD NAND的“娇贵”，归根结底是由它们的“先天体质”（内部物理结构）决定的，而MSL等级则是准确描述这种“体质”的医学指标。
下一篇：没有了！
