SD NAND 和 eMMC 都是基于 NAND Flash 闪存的存储芯片,但它们在设计目标、架构、性能和适用场景上有显著区别。
简单来说,可以这样理解:
SD NAND:可以看作一颗芯片化的SD卡。它继承了SD卡的简单接口和封装形式。
eMMC:可以看作一颗芯片化的SSD(固态硬盘)。它集成了更复杂的闪存管理控制器,提供标准化的高性能接口。

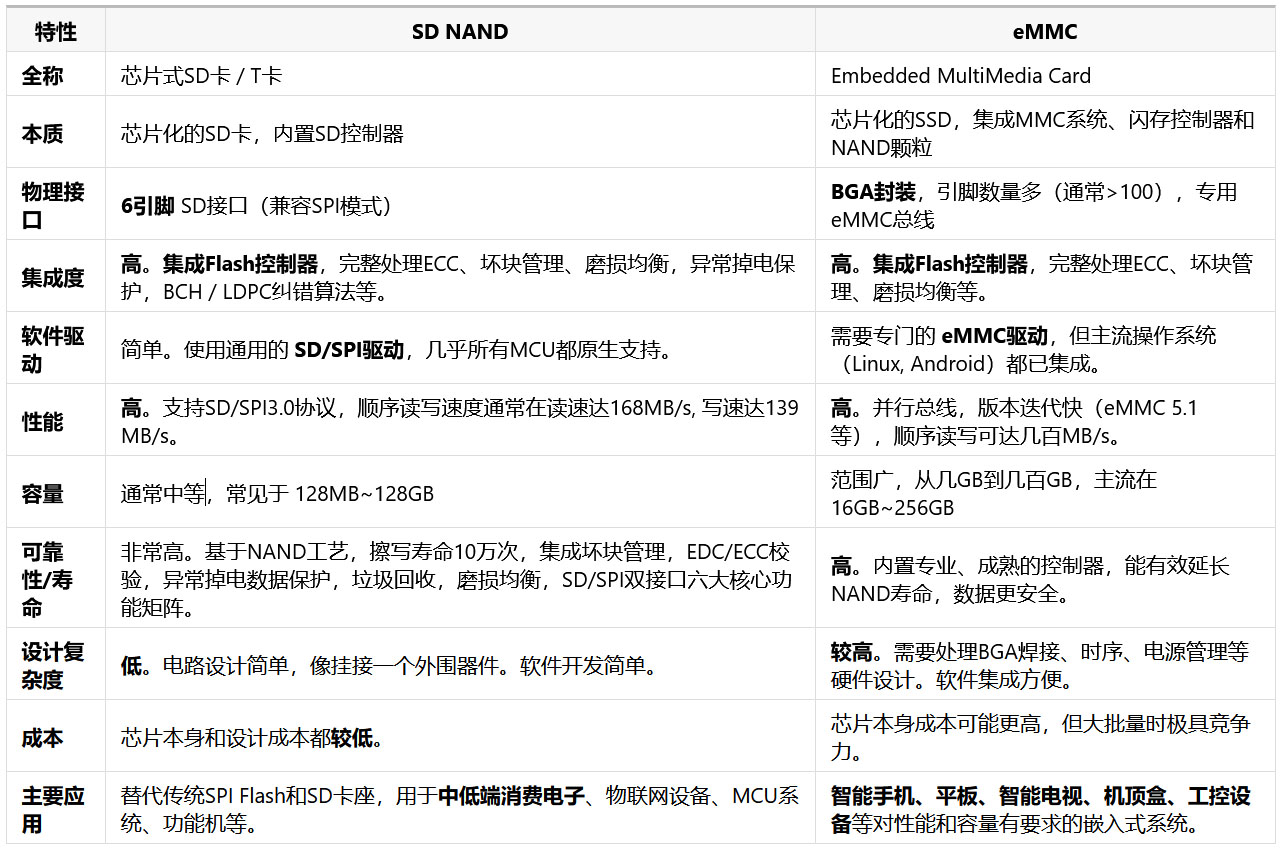

下面我们从几个维度进行详细对比。
SD NAND:
它的内部结构可以理解为:NAND Flash颗粒 + SD/TF卡控制器。
它对主机(如MCU)呈现的是一个标准的SD卡接口。主机通过SD协议或更简单的SPI协议与它通信。
复杂的闪存管理功能(如FTL)一部分由SD NAND内部的控制器完成,另一部分(尤其是SPI模式下)可能需要主机软件来辅助,这增加了主机的负担且效率不高。
eMMC:
它的内部结构是:NAND Flash颗粒 + 主控 + 闪存转换层 + 标准接口。
它对主机呈现的是一个标准、简单的块设备接口(类似于硬盘)。主机完全不需要关心底层NAND闪存的复杂特性(如擦写次数、坏块、ECC纠错等),所有这些都由eMMC内部集成的专业Flash控制器完成。
这极大地简化了主机软件的设计,并保证了最佳的性能和可靠性。
SD NAND:使用SD或SPI接口。SPI接口是半双工、串行的,带宽有限。即使是SD模式,其协议本身也是为了可移动卡片设计的,性能上限不如eMMC的并行总线。
eMMC:使用专用的并行数据总线(例如eMMC 5.1有8条数据线),是全双工的,时钟频率更高。因此,在同等工艺下,eMMC的读写速度,尤其是随机读写速度,远超SD NAND。
SD NAND:
硬件设计简单:只需几根线,布线容易,适合简单的PCB设计。
软件集成简单:对于熟悉SPI或SDIO的工程师来说,几乎零学习成本,可以快速上手。
eMMC:
硬件设计复杂:BGA封装和高速并行总线对PCB布局布线、电源完整性有更高要求。
软件集成简单(在系统层面):虽然底层驱动复杂,但因为它提供了标准的块设备接口,在像Linux这样的操作系统中,驱动是现成的,开发者可以像操作普通硬盘一样使用它,无需开发底层驱动。
选择 SD NAND 的情况:
你的主控是简单的MCU(如STM32系列),只有SPI或SDIO接口,没有专用的eMMC控制器。
项目对成本极其敏感,且硬件设计能力有限。
对存储性能和可靠性要求不高,容量需求在几十GB以下。
需要快速替换掉SPI Flash或外置SD卡座,以节省空间和BOM成本。
选择 eMMC 的情况:
你的主控是应用处理器(如ARM Cortex-A系列),内置了eMMC控制器。
项目需要较高的存储性能(如快速启动、高清视频录制、流畅应用运行)。
需要大容量存储(例如64GB以上)。
非常看重数据可靠性和产品寿命,希望由专业的存储控制器来管理NAND闪存。
产品生命周期长,需要稳定的供货和一致的性能。
SD NAND 和 eMMC 是面向不同市场定位的产品。
SD NAND 是 “平民化” 的解决方案,它以牺牲部分性能和可靠性为代价,换取了极低的设计门槛和成本。
eMMC 是 “专业化” 的嵌入式存储解决方案,它通过高度集成和标准化,为复杂的智能设备提供了高性能、高可靠性的存储体验。
在选择时,请务必根据你的主控能力、性能需求、成本预算和开发资源来做出最合适的决定。
