AT32 SPI驱动SD NAND方案

问题描述：sdnand可以片内SPI总线驱吗，AT雅特利的MCU，这是外扩的功能，只有SPI的接口？

是的，完全可以。因为绝大多数的SD NAND芯片都原生支持SPI通信协议，而AT32系列MCU都标配了通用SPI外设，所以通过片内SPI总线来驱动SD NAND是可行的。这种方式很适合用于开发SD NAND这类标准化存储芯片。

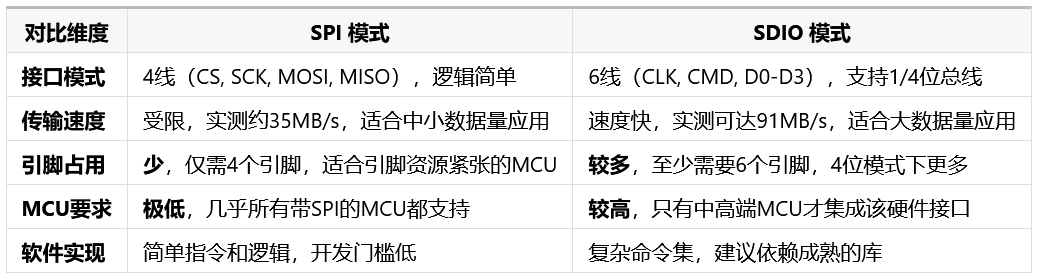

这是SDIO和SPI模式的主要区别：

SPI与SDIO：通信模式的取舍

综上所述，虽然SPI模式的速度上限低于SDIO，但这通常能满足大部分嵌入式设备的存储需求。更关键的是，它为你提供了极大的灵活性，让你几乎可以用任何AT32芯片来扩展存储。

这个方案的实现需要从软、硬件两个方面入手：

方案实施：硬件与软件栈

1. 硬件接线与配置
SPI模式下，你需要建立以下4条核心连接线：

• CS (片选)：MCU的GPIO引脚 → SD NAND的CS引脚。

• SCK (时钟)：MCU的SPI_SCK引脚 → SD NAND的SCLK引脚。

• MOSI (主出从入)：MCU的SPI_MOSI引脚 → SD NAND的DI引脚。

• MISO (主入从出)：MCU的SPI_MISO引脚 → SD NAND的DO引脚。
  此外，供电和上拉电阻的细节也需要注意：

• 确保MCU和SD NAND共用稳定的3.3V电源和地线。

• 在SD NAND的命令和数据线引脚上，通常需要外接10kΩ的上拉电阻，以确保信号在空闲状态下的稳定。

2. 软件栈与驱动实现
从上到下，软件栈可以这样构建：

• 应用层：实现f_open, f_write, f_read等标准文件操作API。

• 文件系统层：移植并配置FATFS（一个通用的嵌入式文件系统）或LFS等。

• 驱动层 (硬件抽象层)：将底层数据传输与硬件操作分离。

• 硬件操作：最底层是直接与SPI外设寄存器打交道的代码，负责SPI_Init()，以及最原子的SPI_ReadWriteByte()。

• 接口层：为FATFS提供disk_initialize, disk_read, disk_write等标准接口。这部分是移植工作的核心。

• 底层SPI驱动：大部分AT32的开发都会基于官方BSP库，配置好SPI外设后，你需要实现以下核心的通信原语：

• CS引脚控制：CS_LOW() 和 CS_HIGH()。

• SPI读写：uint8_t SPI_ReadWriteByte(uint8_t data)。

• 高级功能（可选）：对于大批量数据传输，可以启用DMA来提高效率。

3. 关键开发资源

• 官方BSP包和示例：雅特力官方BSP包提供了底层SPI的封装库，你可以直接参考。

• 通用驱动参考：从0开始编写SD卡底层驱动代码(适用于任何单片机的通用代码) 这份资料可以从算法层面提供详细指引。

开发与调试指南

在进行开发和调试时，有几点值得留意：

• 初始化阶段：SD NAND上电后默认是SD模式，需要通过特定的初始化流程切换到SPI模式。

• 时序要求：开始时，必须将SPI时钟配置在100kHz至400kHz之间，并发送至少74个周期的时钟脉冲，确保芯片进入正确状态。

• 命令序列：主机需按顺序发送一系列命令（CMD0, CMD8, ACMD41, CMD2, CMD3, CMD7等），让SD NAND进入SPI模式。

• 硬件调试要点：

• 确保信号完整性，尽量缩短MCU与SD NAND之间的连接线。

• 在初始化或低速运行时遇到问题，可以降低SPI时钟频率尝试。

• 使用标准SD卡协议进行通信时，务必严格检查每条命令的正确性和响应状态。雅特力也提供了官方应用笔记（如AN0105），可以参考其配套的BSP包进行开发。

如果你在调试初期就遇到了困难，可以试试用逻辑分析仪抓取SPI的CS、CLK、MOSI和MISO信号，直观地检查时序和命令是否正确。如果你需要针对某个具体环节（比如初始化命令顺序）做更深入的探讨，可以随时联系我们，提供在线及时支持。
