以下是针对STM32L051R8T6驱动SD NAND（贴片式TF卡）的完整指南，涵盖硬件设计（SDIO/SPI接线）、软件初始化流程、代码实现及调试方法，结合两种通信模式的特点提供具体解决方案。
SD NAND是一种贴片式存储芯片，兼容SD/TF卡协议，内置Flash控制器（集成ECC、坏块管理），通过SDIO或SPI接口与MCU通信。其优势包括焊接稳定性高、占用空间小，适合嵌入式系统。
接线原理图：
| SD NAND引脚 | STM32L051R8T6引脚 | 功能说明 |
|---|---|---|
| CLK | PC12 (SDIO_CK) | 同步时钟 |
| CMD | PD2 (SDIO_CMD) | 命令/响应线 |
| D0 | PC8 (SDIO_D0) | 数据线0（必需） |
| D1-D3 | PC9-PC11 (SDIO_D1-D3) | 数据线1-3（4bit模式） |
| VCC | 3.3V | 电源（需低纹波） |
| GND | GND | 地线 |
关键设计：
电源需加100nF陶瓷电容退耦，避免电压波动导致初始化失败；
数据线串联22Ω电阻匹配阻抗，降低信号反射。
接线原理图：
| SD NAND引脚 | STM32L051R8T6引脚 | 功能说明 |
|---|---|---|
| CLK | PA5 (SPI1_SCK) | 时钟线 |
| DI（MOSI） | PA7 (SPI1_MOSI) | 主机输出从机输入 |
| DO（MISO） | PA6 (SPI1_MISO) | 主机输入从机输出 |
| CS | PA4 (SPI1_NSS) | 片选信号 |
| VCC/GND | 3.3V/GND | 电源与地 |
关键设计：
CS引脚需软件控制（非硬件自动管理）；
MISO引脚需10kΩ上拉电阻，避免空闲状态浮空。
模式选择建议：
需高速传输（>2MB/s）：选SDIO 4bit模式；
需节省IO或主控无SDIO：选SPI模式，速度通常<1MB/s。

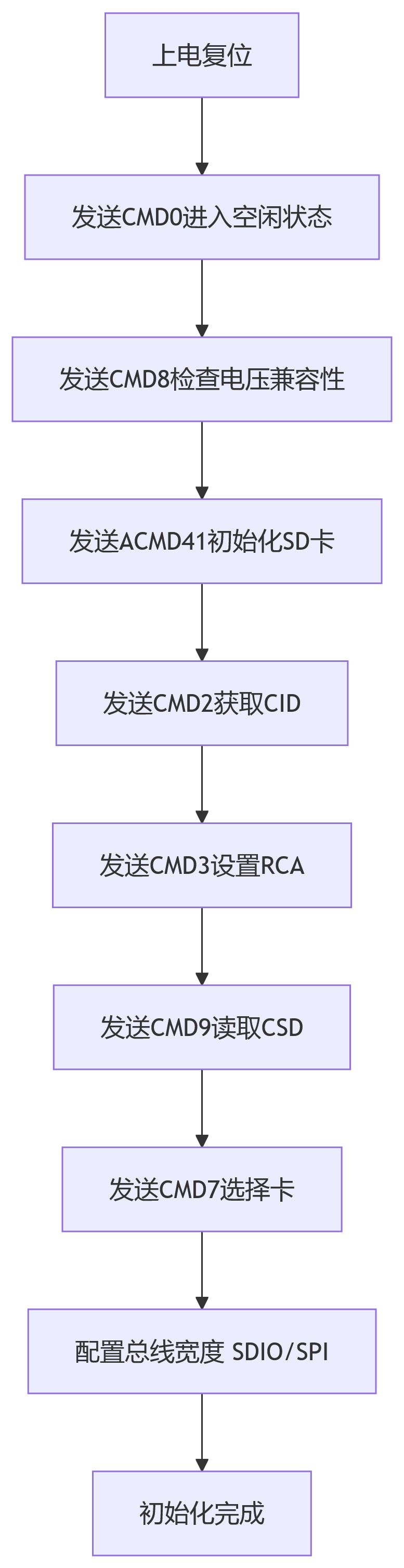

SD NAND初始化需遵循以下顺序：
// 步骤1：初始化SDIO外设SDIO_InitTypeDef sdio_init = {0};sdio_init.ClockDiv = SDIO_TRANSFER_CLK_DIV; // 时钟分频（STM32L0建议取4-6）sdio_init.BusWide = SDIO_BUS_WIDE_1B; // 初始化为1bit模式sdio_init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_DISABLE;HAL_SD_Init(&hsd, &sdio_init);// 步骤2：检测SD NAND并初始化if (HAL_SD_InitCard(&hsd) != HAL_OK) {Error_Handler();}// 步骤3：切换至4bit模式（若硬件支持）if (HAL_SD_ConfigWideBusOperation(&hsd, SDIO_BUS_WIDE_4B) != HAL_OK) {Error_Handler();}// 步骤4：挂载文件系统（FatFS）f_mount(&SDFatFS, "", 1);// 步骤1：初始化SPI外设SPI_HandleTypeDef hspi;hspi.Instance = SPI1;hspi.Init.Mode = SPI_MODE_MASTER;hspi.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_128; // 低速初始化HAL_SPI_Init(&hspi);// 步骤2：发送初始化序列（CMD0+CMD8）uint8_t cmd0[6] = {0x40, 0x00, 0x00, 0x00, 0x00, 0x95}; // CMD0SD_SPI_Write(cmd0, 6);uint8_t cmd8[6] = {0x48, 0x00, 0x00, 0x01, 0xAA, 0x87}; // CMD8SD_SPI_Write(cmd8, 6);// 步骤3：循环发送ACMD41直到初始化完成uint8_t acmd41[6] = {0x69, 0x40, 0x00, 0x00, 0x00, 0x77}; // ACMD41do {SD_SPI_Write(acmd41, 6);} while (response[0] != 0x00);// 步骤4：设置块长度（CMD16）uint8_t cmd16[6] = {0x50, 0x00, 0x00, 0x02, 0x00, 0xFF}; // 512字节块SD_SPI_Write(cmd16, 6);关键函数实现：
SD_SPI_Write()需包含片选控制（拉低CS再发送命令）；
响应数据需通过HAL_SPI_Receive()读取。
添加FatFS中间件
使用STM32CubeMX启用FatFS模块，选择SD Card接口。
修改diskio.c适配SD NAND：
DSTATUS disk_initialize(BYTE pdrv) {
if (pdrv == 0) { // 驱动0对应SD卡
if (HAL_SD_Init(&hsd) == HAL_OK)
return RES_OK;
}
return RES_ERROR;}读写示例：
FIL file;f_open(&file, "data.txt", FA_WRITE | FA_CREATE_ALWAYS);f_write(&file, "Hello SD NAND", 13, NULL);f_close(&file);
现象：初始化返回超时错误（CMD0无响应）。
解决：
检查VCC电压（需稳定3.3V±5%）；
用逻辑分析仪捕获CLK/CMD信号，确认时序匹配（SDIO时钟≤16MHz，SPI≤5MHz初始阶段）。
现象：ACMD41循环超时。
解决：
确认CS引脚持续拉低；
发送CMD0后需等待>74个时钟周期再发下一命令。
现象：f_mount()返回FR_NO_FILESYSTEM`。
解决：
格式化SD NAND为FAT32（工具：WinHex或f_mkfs()函数）；
检查SPI模式下的块长度是否为512字节。
硬件准备：
STM32L051R8T6核心板 + SD NAND模块（型号：如XCZSDNAND4GAS）。
CubeMX配置：
启用SDIO或SPI外设；
配置DMA（SDIO模式推荐启用）；
生成代码框架。
代码移植：
集成FatFS（通过CubeMX配置）；
实现读写API封装。
测试验证：
写入1MB文件测试速度（SDIO目标>500KB/s，SPI>100KB/s）；
循环写入10万次验证耐久性。
通过以上步骤，可实现STM32L051R8T6对SD NAND的稳定驱动。若需.深度优化性能，可调整SDIO时钟分频或SPI速率分频系数。
