TF卡切换到SDNAND，如何保证从测试验证到量产一次过

从TF卡切换到SDNAND（贴片式存储芯片）涉及硬件设计、驱动适配、测试验证及量产管控的全流程优化。以下是基于行业实践的系统性方案，确保从样品测试到量产一次通过：

一、设计阶段：规避硬件兼容风险

1. 封装与接口标准化

• 焊盘设计：确保SDNAND的LGA-8封装与TF卡焊盘兼容，引脚定义需完全一致（如CLK、CMD、DAT0-3）。

• 转接板验证：测试阶段使用转接板直接插入TF卡槽，避免重新设计PCB，同时验证信号稳定性（CLK走线需短且少过孔）。

• 电路优化：按SD 2.0协议规范设计上拉电阻（10K–100KΩ）、匹配电阻（0–120Ω），避免信号反射。

2. 热设计与焊接工艺

• 回流焊曲线：无铅工艺峰值≤260℃/10秒，防止芯片热损伤。

• 防潮处理：贴片前进行125℃/8小时烘烤，避免“爆米花效应”。

二、样品验证：四维测试闭环

✅ 1. 兼容性验证

• 多平台测试：在STM32/ESP32/Linux等平台验证SDIO/SPI模式识别能力，抓取逻辑信号分析时序偏差。

• 交叉测试：同一批次SDNAND在多块开发板交替测试，排查偶发识别失败（如CMD响应超时问题）

2. 性能与功能验证

3. 环境可靠性测试

• 温度循环：-40℃~85℃ 1000次循环，读写速度波动≤10%。

• 振动测试：20G加速度下持续工作，焊点无开裂（符合IEC 60068-2-6）

三、驱动开发：免驱化与标准化

1. SD协议免驱适配

• 利用SDNAND内置SD 2.0控制器特性，复用TF卡驱动代码（无需修改FATFS层）。

• 提供主流平台驱动包（如STM32 CubeMX配置指南），重点注释f_mount()挂载失败时的格式化逻辑。

2. SPI/SDIO双模支持

• SDIO模式：优先4-bit模式提升速度（CLK≤50MHz）；

• SPI模式：节省IO资源，但需注意CS信号抖动问题

四、量产管控：自动化测试体系

1. 固件分阶段测试

• 借鉴SSD量产经验：加载最小系统固件 → 外设测试固件 → 压力测试固件 → 正式固件，自动切换减少人工干预。

• 异常处理：测试失败自动回滚至诊断固件，记录错误日志。

2. 自动化测试工装

• 开发专用转接板集成ATE设备，实现一键测试：

五、失效分析与应急方案

1. 典型问题快速定位

   现象	根因	解决方案
   无法识别	焊点虚焊/CLK过长	重焊+缩短CLK走线
   读写中途失败	电压跌落（＜2.7V）	增加储能电容
   高温下数据错误	NAND晶圆温漂	启用ECC纠错算法

总结：一次通过的核心策略

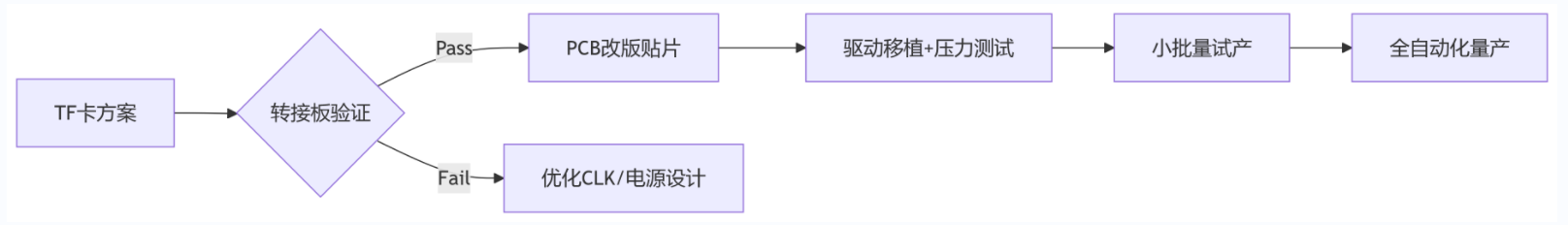

1. 设计前置：硬件兼容性＞软件适配，优先通过转接板验证。

2. 测试闭环：兼容性→性能→环境可靠性→量产压力，四阶段零遗漏。

3. 驱动标准化：提供即插即用驱动包（STM32/Linux示例）。

4. 量产自动化：固件分阶段切换+ATE工装，降低人为失误

工业级SDNAND的优势：比TF卡耐振动、比eMMC成本低、内置10万次擦写均衡，合理切换可显著提升产品可靠性。
