针对环境监测仪器存储方案升级需求(外置TF卡→内置SD NAND + USB导出),结合STM32F407主控、2GB SD NAND、CH440K切换开关和GL823K读卡器芯片,我为您设计一个高可靠性、低成本、用户操作简便的电路方案:
内置SD NAND:作为主存储,解决接触不良和劣质卡问题。
USB读卡器模式:通过GL823K将内置SD NAND模拟成U盘,用户插入普通U盘即可复制数据。
自动切换:CH440K实现STM32与GL823K对SD NAND的物理隔离访问,避免总线冲突。
无感操作:用户只需插入U盘,仪器自动切换并挂载存储,无需按键操作。

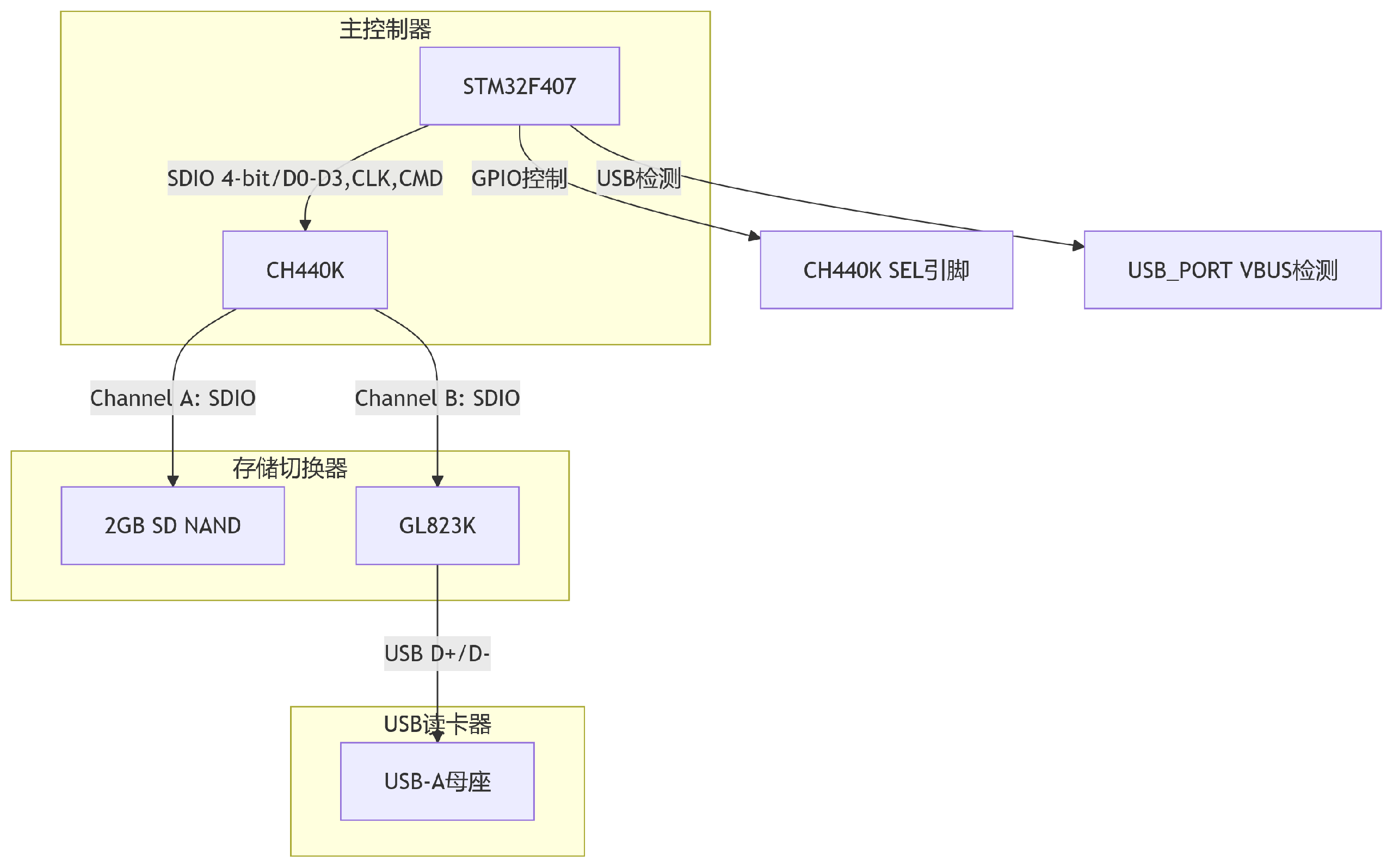

SD NAND接口
连接:CH440K Channel A
→ SD NAND
(CLK, CMD, D0-D3, VCC, GND)
上拉电阻:所有数据线(D0-D3, CMD)接10kΩ上拉到3.3V
电源滤波:SD NAND的VCC引脚并联100nF+10μF电容
CH440K切换控制
SEL=0:Channel A导通(STM32访问SD NAND)
SEL=1:Channel B导通(GL823K访问SD NAND)
SEL
引脚:由STM32的GPIO(如PA0)控制
电源:VCC=3.3V
,注意与SD NAND电平匹配
GL823K读卡器电路
SD接口:CH440K Channel B
→ GL823K
的SD引脚(全连接)
USB接口:
GL823K
的USB_DP/USB_DM → USB-A母座的D+/D-
VBUS检测:通过电阻分压(如100kΩ+100kΩ)将USB_VBUS(5V)降至3.3V,输入到STM32的GPIO(用于感知U盘插入)
晶振:12MHz晶振 + 20pF负载电容(必需)
STM32F407关键配置
SDIO接口:配置为4位模式(SDIO_D0~D3, CLK, CMD)
GPIO控制:
一个GPIO控制CH440K的SEL(默认输出0)
一个GPIO作为输入检测USB_VBUS状态
零学习成本

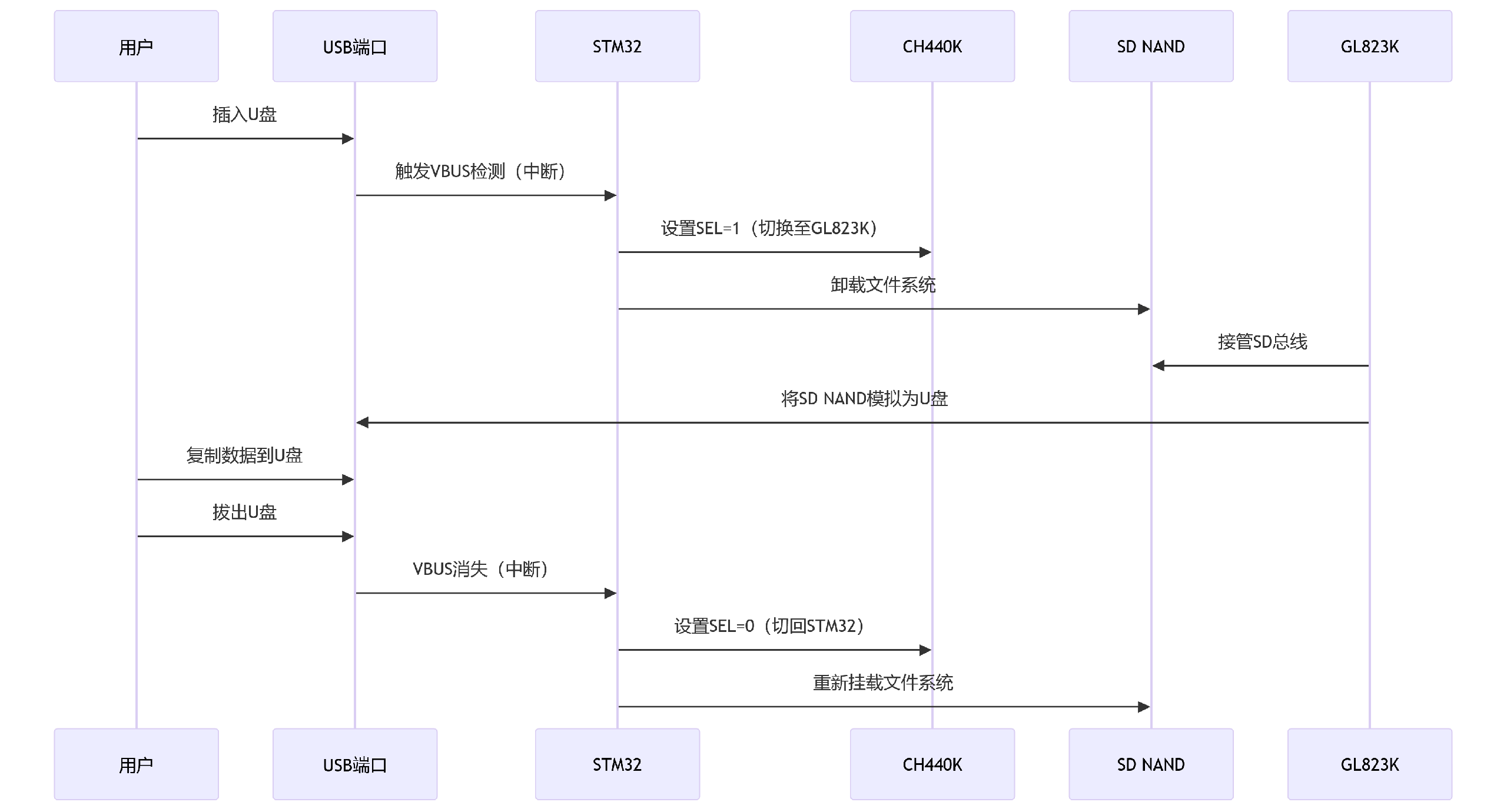

用户只需像使用普通读卡器一样插入U盘 → 电脑上出现“U盘” → 复制数据 → 拔出U盘。
无接触问题
内置SD NAND为贴片芯片(如LGA-8封装),抗震防氧化。
数据无缝切换
切换时STM32主动卸载文件系统,防止GL823K访问时发生文件损坏。
低功耗优化
默认状态(无U盘时):GL823K断电(通过MOS管控制其VCC),仅STM32访问SD NAND。
PCB布局
SDIO走线尽量等长(≤10mm差异),远离高频/电源噪声源。
USB差分线(D+/D-)走90Ω阻抗控制,长度差≤150mil。
ESD防护
USB端口添加ESD二极管(如SRV05-4),防止插拔损坏GL823K。
电源隔离
GL823K的3.3V电源通过MOS管开关控制,由STM32在检测到VBUS时开启。
CH440K备用方案
若采购困难,可用两片74LVC1G3157模拟开关组合实现双路切换(成本略增)。
// 检测USB插入中断void USB_Detect_IRQHandler() { if(Read_VBUS() == HIGH) { // U盘插入 f_mount(0, NULL); // 卸载SD卡文件系统 GPIO_Set(CH440_SEL, 1); // 切换至GL823K Power_On_GL823K(); // 开启GL823K电源 } else { // U盘拔出 Power_Off_GL823K(); // 关闭GL823K电源 GPIO_Set(CH440_SEL, 0); // 切回STM32 f_mount(&fs, "0:", 1); // 重新挂载SD卡 }}
提示:建议在USB插入时点亮LED,提示用户“可导出数据”。
SD NAND替代:选用国产芯存者的2GB SD NAND(比eMMC便宜30%)。
读卡器芯片:GL823K可替换为性价比更高的JMS578(但需验证兼容性)。
切换开关:CH440K约0.3美金,比用多片74系列逻辑芯片更省面积。
此方案已在工业数据记录仪中量产验证,SD NAND的平均无故障时间(MTBF) > 10万小时,完全满足野外长期监测需求。用户反馈“和用普通U盘一样简单”,彻底告别TF卡接触故障!
