SD NAND的掉电保护(Power Loss Protection, PLP)是针对突发断电导致数据丢失或损坏的关键防护技术,尤其在工业、车载等严苛环境中至关重要。其核心机制结合硬件储能、电压监测和固件算法,确保异常断电时缓存数据完整写入闪存。以下是详细解析:

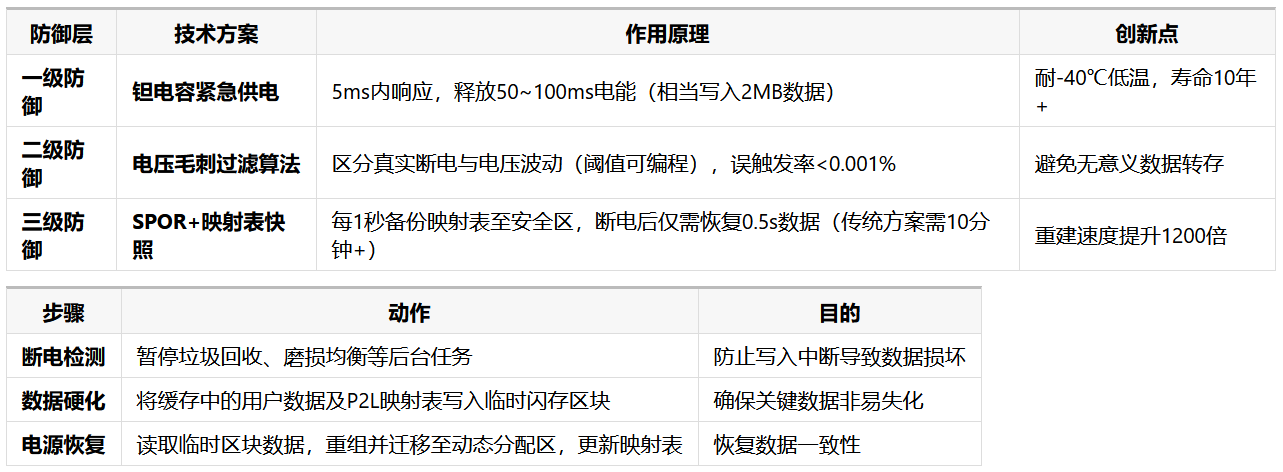

电容储能系统
钽聚合物电容:工业级SD NAND(如芯存者XS系列)内置高可靠性钽电容,正常工作时充电,断电时释放电能,提供50–100毫秒的临时供电窗口,足够将DRAM缓存中的用户数据和映射表写入NAND闪存。
电压监测电路:实时检测供电电压,当电压低于阈值(如3.3V系统降至2.8V)时立即触发保护流程,禁用主机通信并启动数据转存。
电源管理优化
采用放电加速电路,在NAND芯片电压低于工作阈值时快速放电,避免恢复供电时因电压残留导致逻辑错误。
部分设计集成PMIC(电源管理芯片),通过I²C接口智能监测电容状态,区分真实断电与电压毛刺,减少误触发。
异常掉电恢复(SPOR)
映射表重建:通过定期保存“快照”(将RAM中的映射表备份至闪存),异常断电后仅需恢复最后一次快照后的新增数据,大幅缩短重建时间。
元数据冗余:每个物理块存储逻辑地址和时间戳,上电后扫描闪存恢复映射关系,避免全盘扫描。
环境适应性
宽温支持:工业级型号(如XCZSDNAND32GXS)工作温度达-40℃~+85℃,数据保持力10年。
寿命保障:pSLC模式擦写寿命5万次,远超消费级TLC(约3千次)。
可靠性验证
严苛测试:通过5000次以上异常断电循环测试,模拟25%~100%负载下的断电场景,确保映射表不丢失。
高低温叠加测试:在极端温度下重复断电,验证电容与固件协同稳定性。
工业场景首选方案
小容量场景:选SLC型SD NAND(如XCZSDNAND1GSLC),支持-40℃宽温,无电容老化风险。
大容量需求:选MLC/TLC+PLP型号(如XCZSDNANDG12GAS),需确认电容储能时间≥50ms。
设计注意事项
PCB布局:电容尽量靠近供电引脚,数据线等长布线,阻抗控制50Ω。
固件优化:启用定期快照功能(建议间隔1–5秒),减少映射表重建时间。
总结:SD NAND的掉电保护是硬件储能(电容)+固件算法(快照/映射表重建)的综合解决方案。工业场景务必选择宽温型号并验证PLP实际响应时间(≥50ms);消费级应用可依赖主机端通知机制,但需接受较低可靠性。
